Tanque de Armazenamento de Biogás: Armazenamento no Telhado ou um Reservatório Separado?

As usinas de biogás geram continuamente e consomem em etapas. Um digestor não para de produzir porque o motor está em manutenção, e uma caldeira não espera por uma pausa na produção. Em algum lugar entre os dois, a usina precisa de um lugar para colocar o gás. Esse lugar é a única decisão que mais afeta a flexibilidade da operação da usina, e geralmente é definida tardiamente no projeto, depois que o tamanho do digestor já foi fixado.

Existem duas famílias de respostas, e elas se comportam de maneira muito diferente. A Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) fornece ambas as configurações, e a escolha depende menos do volume de gás do que de como a usina pretende operar: se ela quer o buffer acoplado ao reator ou independente dele.

1. Quais são as opções para armazenar biogás?

O gás pode ser armazenado em uma membrana instalada no topo do próprio digestor, em um reservatório separado construído para esse fim, ou como um telhado de membrana dupla integrado a um tanque de armazenamento. Cada opção oferece à usina diferentes liberdades operacionais.

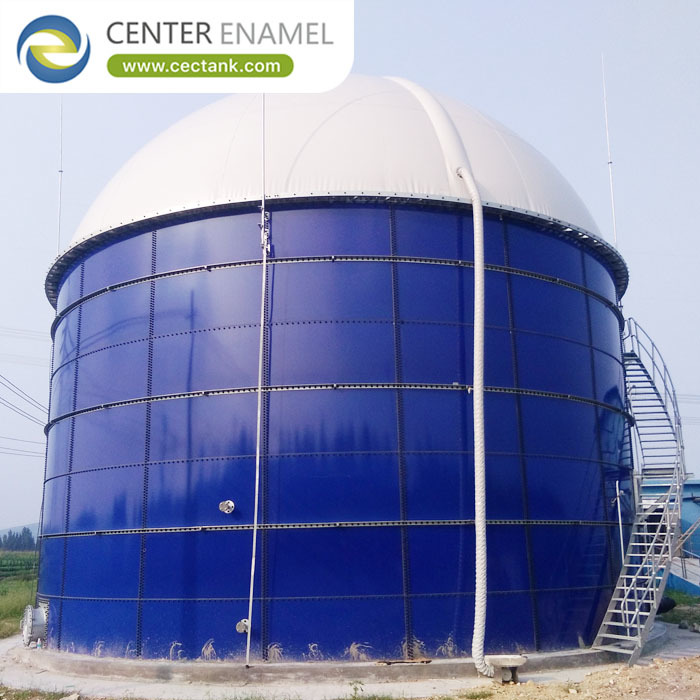

• Armazenamento Montado no Telhado:Um telhado de membrana dupla no digestor fornece um espaço de gás integral. É compacto e econômico, mas o buffer está ligado ao vaso que produz o gás.
• Reservatório de Gás Separado:Um reservatório dedicado desacopla o armazenamento da produção. O digestor pode operar em um nível constante enquanto o reservatório absorve a incompatibilidade, e o reservatório pode ser mantido independentemente.
• Rígido versus Membrana:Reservatórios rígidos são robustos e tolerantes às intempéries; reservatórios de membrana são mais leves, de menor custo para um determinado volume e não possuem selo deslizante para manutenção.
• Múltiplas Unidades Menores:Várias unidades proporcionam redundância. Perder um reservatório para manutenção não elimina todo o buffer da usina, o que muitas vezes vale o encanamento extra.
• Armazenamento Pressurizado:Onde o processo downstream aceita maior pressão, o volume de armazenamento pode ser reduzido - mas cada aumento de pressão eleva a classificação e os requisitos de segurança.

2. Qual pressão o sistema realmente opera?

O armazenamento de biogás é de baixa pressão por projeto, tipicamente na faixa de poucos milibares. Essa restrição molda todo o resto: como a pressão não pode ser aumentada à vontade, o volume é a única maneira de aumentar a energia armazenada, e pequenas diferenças de pressão importam.

• Envelope Operacional:Reservatórios de membrana comumente operam entre aproximadamente 5 e 30 mbar. O buffer utilizável é o gás que fica entre os pontos de ajuste baixo e alto, não o volume geométrico.
• Volume Utilizável versus Geométrico:Um reservatório que não pode ser esvaziado abaixo de seu ponto de ajuste baixo armazena menos do que sua capacidade nominal. Pergunte pelo valor utilizável na faixa de pressão operacional.
• Controle de Pressão:A pressão do gás é gerenciada pelo suporte de ar externo da membrana ou pelo selo móvel de um reservatório rígido, com uma faixa de controle definida para proteger tanto o reservatório quanto os selos a montante.
• Proteção a Montante:Os selos do telhado do digestor e os armadilhas de água são sensíveis à contrapressão. A faixa de pressão do reservatório deve ficar abaixo dos limites de tudo o que está conectado a ele.
• Requisitos a Jusante:Motores, caldeiras e plantas de purificação cada um tem seu próprio requisito e tolerância de pressão de entrada, e a pressão de armazenamento deve estar dentro de todos eles.

3. Que provisão de segurança e controle é necessária?

Armazenar gás combustível sob baixa pressão é seguro quando o arranjo está correto e implacável quando não está. Os dispositivos de segurança não são acessórios opcionais; eles são o que torna um sistema de gás de baixa pressão funcional.

• Detecção de Chama:Detentores de chama em aberturas e na linha de gás para equipamentos consumidores evitam que um retrocesso atinja o volume armazenado.
• Proteção contra Sobretensão e Subtensão:Um selo de água ou dispositivo de alívio protege contra sobrepressão; um quebra-vácuo protege contra colapso quando o gás é retirado mais rápido do que é produzido.
• Arranjo de Ventilação e Chaminé:A ventilação de emergência e de manutenção deve descarregar para um local seguro, com o roteamento considerado como parte do layout da área perigosa do local.
• Monitoramento de Gás:Detecção de metano e sulfeto de hidrogênio, além de indicação de nível e pressão, fornecem ao operador as informações necessárias para agir antes que um limite seja atingido.
• Classificação de Área Perigosa:A instalação é classificada e o equipamento especificado de acordo. Isso deve ser definido durante o projeto, pois afeta todos os itens elétricos do pacote.

Garantia de Engenharia e Suporte ao Projeto

Cada tanque entregue pela Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) é projetado de acordo com AWWA D103-09 e EN 1090 com verificação por elementos finitos de cargas de casco, telhado e bocal, fundido a 820-930°C sob controle ISO 9001 e ISO 45001, testado contra falhas a 1500 V em cem por cento da superfície, e montado com parafusos Grau 8.8 e selante certificado pelo fabricante. O armazenamento de biogás é fornecido como um pacote completo: casco de aço vitrificado com telhado de membrana dupla integrado ou um vaso reservatório dedicado, construção estanque ao gás testada contra falhas a 1500 V, controle de pressão e dispositivos de segurança dimensionados para o sistema, detentores de chama e proteção a vácuo, monitoramento de gás e instrumentação, e documentação cobrindo a classificação de área perigosa e o procedimento de comissionamento.

Perguntas Frequentes (FAQ)

O biogás deve ser armazenado no telhado do digestor ou em um reservatório separado?

O armazenamento montado no telhado é compacto e econômico e funciona bem onde os perfis de produção e consumo são bem combinados. Um reservatório separado é a melhor escolha onde a usina precisa de liberdade operacional - nível constante do digestor, manutenção sem paralisação, ou redundância através de múltiplas unidades.

Quanto armazenamento utilizável o volume nominal realmente fornece?

Menos do que o valor geométrico, pois o reservatório não pode ser esvaziado abaixo de seu ponto de ajuste de baixa pressão. Pergunte ao fornecedor o volume utilizável na faixa de pressão operacional especificada em vez de comparar volumes nominais, que são medidos de forma diferente entre os projetos.

Quais dispositivos de segurança são necessários em um tanque de armazenamento de biogás?

Detecção de chama em aberturas e linhas de gás, proteção contra sobrepressão através de um selo de água ou dispositivo de alívio, proteção contra vácuo contra colapso durante a retirada rápida, roteamento seguro de ventilação, detecção de gás e indicação de pressão e nível - tudo especificado dentro de uma classificação de área perigosa acordada durante o projeto.

Um tanque de armazenamento de biogás pode ser configurado para nossa usina?

Sim. A configuração, o volume utilizável, a faixa de pressão operacional, o número de unidades, o grau de revestimento, os dispositivos de segurança, a instrumentação e a filosofia de controle são todos definidos a partir do perfil de produção e consumo da usina, dos requisitos do equipamento downstream e da classificação de segurança do local.
