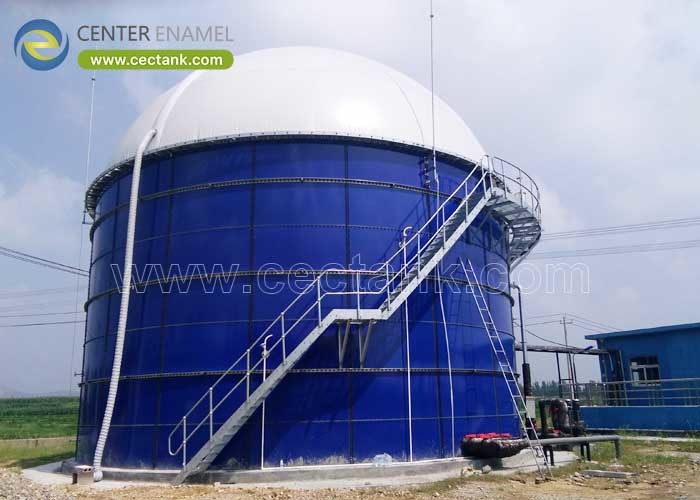

Tanque CSTR: Geometria, defletores e transferência de calor - O que o navio contribui

Em um reator de tanque de agitação contínua, o tanque não é um recipiente que contém uma reação - é parte da reação.Os seus defletores e a sua superfície de transferência de calor determinam se o conteúdo é realmente uniforme., se os sólidos permanecem em suspensão e se a temperatura pode ser mantida dentro da faixa necessária para o processo.e o resultado é geralmente um reator com uma média confortável e sérios problemas locais.

A geometria é estabelecida primeiro, e o design de agitação e transferência de calor segue a partir dele.Suportes de rolamentos, superfícies de aquecimento e acesso projetados na casca, de modo que o recipiente e o equipamento de processo são projetados como um só.

1O que é que a nave tem de entregar?

A CSTR é definida pelo que deve alcançar, e não pelo que tem.

• Composição uniforme:A suposição de mistura completa só vale se o conteúdo for realmente uniforme.
• Temperatura uniforme:A taxa de reação e a atividade biológica seguem a temperatura.
• Suspensão de sólidos:Quando o alimento contém sólidos, o recipiente e a agitação devem mantê-los em movimento, ou se depositarão e tornar-se-ão um volume perdido permanente.
• Contenção e liberação de gás:Muitos CSTRs geram gás, que o recipiente deve conter de forma segura, liberá-lo de forma controlada e manter o espaço do telhado selado.
• Limpabilidade e acesso:Os CSTRs necessitam de acesso interno para inspecção, manutenção e limpeza dos impulsionadores.

2Como a geometria afeta o desempenho?

A relação altura/diâmetro é a primeira decisão e a que é mais difícil de mudar mais tarde.a pegada e o comportamento de retenção de gás ao mesmo tempo.

• Proporção altura/diâmetro:Os recipientes CSTR de fase líquida geralmente ficam perto da unidade, com uma faixa de trabalho de aproximadamente 0,8 a 1,5 dependendo da função, do arranjo do impulsor e da parcela disponível.
• Navios mais altos:Mais área de parede para transferência de calor e uma pegada menor, mas eles precisam de vários impulsionadores em um eixo e uma atenção mais cuidadosa para misturar através da altura completa.
• Navios mais rasos:Uma mistura mais fácil com um único impulsionador e uma melhor renovação da superfície, ao custo de uma pegada maior e de uma área de parede menor para transferência de calor.
• Forma do fundo:Os fundos planos, planos ou cônicos comportam-se de forma diferente para os sólidos.
• Freeboard:A liberação de espuma e gás requer espaço acima da linha do líquido.

3O que adicionam os defletores e a transferência de calor?

Os defletores e a superfície de transferência de calor são as duas características que distinguem um reator de um tanque com um misturador.

• Por que existem confusões:Sem elas, o líquido gira como um corpo, formando um vórtice central e obtendo muito pouca mistura.
• Arranjo de defleção:Normalmente, quatro defletores montados verticalmente na parede, com uma largura de cerca de um décimo do diâmetro do tanque e uma pequena distância da parede para evitar bolsos mortos.
• Relação entre impulsionador e tanque:O diâmetro do impulsor é geralmente cerca de um terço do diâmetro do tanque para um arranjo padrão, com distância do chão definida para manter os sólidos em movimento em vez de assentados.
• Opções de transferência de calor:Uma jaqueta externa, bobinas internas ou um trocador de calor externo com circulação bombeada.
• Isolamento e controlo:O isolamento e o revestimento estabilizam a temperatura e reduzem a carga, e a estratégia de controlo deve manter a temperatura dentro de uma faixa estreita, em vez de circular.

Garantia de engenharia e apoio ao projecto

Todos os tanques entregues pela Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) são concebidos de acordo com a AWWA D103-09 e a EN 1090 com verificação de elementos finitos das cargas da concha, do teto e do bico,Fusão a 820-930°C sob controlo ISO 9001 e ISO 45001, Holiday testados a 1500 V em 100% da superfície, e montados com parafusos de grau 8.8 e selante certificado pelo fabricante.para o fabrico de aparelhos de ar condicionado, aquecimento por camisa, bobina interna ou trocador externo com isolamento e revestimento, cobertura hermética quando o processo gerar gás, penetrações fabricadas,Revestimento compatível com a mistura por zona, e disposições de acesso e segurança adaptadas ao regime de manutenção.

"Coloque o misturador no recipiente e terá um problema de mistura.

Perguntas Frequentes (FAQ)

Porque é que um CSTR precisa de defletores?

Sem defletores, o líquido tende a girar como um único corpo, formando um vórtice central e alcançando muito pouca mistura real.Os defletores montados na parede interrompem essa rotação e a transformam em circulação vertical, que é o que produz mistura e mantém sólidos em suspensão.

Qual é a relação altura/diâmetro certa?

Para a função de fase líquida, é geralmente perto da unidade, com uma faixa de trabalho de aproximadamente 0,8 a 1.5Os vasos mais altos dão mais área de parede para transferência de calor e uma pegada menor, mas precisam de múltiplos rotores; os vasos mais rasos se misturam mais facilmente com um rotor, mas precisam de mais área da parcela.

Como é aquecido ou arrefecido um CSTR?

Por um revestimento externo, bobinas internas, ou um trocador de calor externo com circulação bombeada.e os trocadores externos são os mais fáceis de manter sem entrar no navioA escolha depende do serviço, da área necessária e do regime de limpeza.

Um tanque CSTR pode ser personalizado para o nosso processo?

Sim, geometria, disposição do deflector e da hélice, método de transferência de calor, grau de revestimento por zona, cobertura e manuseio de gás, layout do bico e do instrumento, isolamento,As disposições de acesso e segurança estão todas configuradas de acordo com os requisitos do processo e confirmadas antes da fabricação.
