Quais são os três tipos de telhados de tanques?

Na moderna logística industrial, municipal e petroquímica, selecionar o compartimento de tanque apropriado é uma decisão multimilionária que determina diretamente o ciclo de vida de um ativo, a segurança operacional e o perfil de conformidade ambiental. Sob padrãoAPI 650regulamentações, a infraestrutura de contenção de líquidos depende de três projetos arquitetônicos principais para gerenciar a pressão hidrostática, o volume atmosférico interno e as emissões de compostos orgânicos voláteis (COV).

Compreender a mecânica estrutural, as escolhas de materiais e a dinâmica de contenção de vapor dessas três classificações primárias de telhados é fundamental para as equipes de compras de engenharia em todo o mundo.

Os telhados fixos são permanentemente fixados à parte superior do tanque de armazenamento. Eles são projetados para vedar completamente o ambiente interno contra detritos externos, vida selvagem e precipitação, tornando-os ideais para líquidos não voláteis, armazenamento de água e processos de tratamento de águas residuais.

Os telhados fixos geralmente se enquadram em duas subcategorias distintas de engenharia:

Os telhados tradicionais de aço carbono utilizam um design de cone inclinado apoiado internamente por uma grade complexa de colunas verticais, vigas e vigas. Embora estruturalmente sólidos para diâmetros menores, os telhados cônicos de grande diâmetro impõem imensa tensão de carga morta na fundação do tanque. Além disso, as colunas verticais internas criam armadilhas permanentes contra corrosão onde os níveis de líquido flutuam, resultando em altos custos de manutenção.

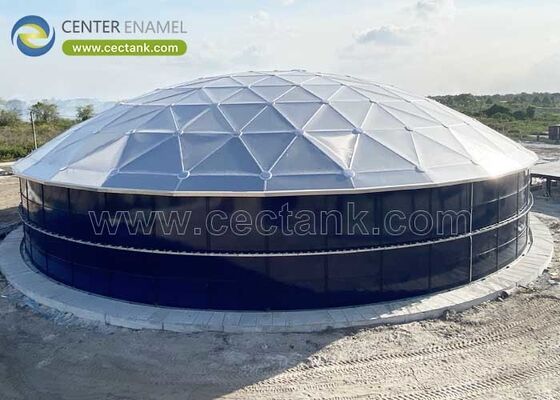

O padrão moderno para coberturas fixas é o autoportanteTelhado de cúpula geodésica de alumínio (AGDR). Operando como uma estrutura espacial triangular, a cúpula distribui cargas mortas externas, fortes acúmulos de neve e pressões do vento como forças axiais puras até um anel de tensão perimetral. Isto elimina completamente as colunas de suporte internas.

Para otimizar os caminhos de carga e minimizar a espessura do material, os engenheiros estruturais calculam o raio esférico (R) com base no diâmetro do tanque (D) e na elevação da cúpula alvo (h):

Como o alumínio forma naturalmente uma película de óxido autocurativa, esses telhados são totalmente imunes à corrosão atmosférica e altamente resistentes a biogases agressivos como o sulfeto de hidrogênio (H2S).

Para produtos petrolíferos altamente voláteis – como petróleo bruto e gasolina – o armazenamento de líquidos sob um teto fixo cria uma perigosa “expansão” gasosa (espaço de vapor) entre a superfície do líquido e o teto. Para eliminar esse risco de explosão e impedir a perda de produto por evaporação, as equipes de engenharia implantamTelhados Flutuantes Externos (EFR)dentro de reservatórios de tanques abertos.

Um EFR opera inteiramente com base no princípio de flutuabilidade de Arquimedes, flutuando diretamente na superfície do líquido e movendo-se verticalmente junto com os ciclos de enchimento e esvaziamento do tanque.

• Telhados de pontões:Esta configuração utiliza um anel contínuo de pontões fechados com vários compartimentos ao redor do perímetro de um centro de deck único. Os pontões proporcionam uma flutuabilidade de reserva excepcional e evitam que o telhado afunde, mesmo se ocorrerem danos mecânicos localizados ou pequenas rupturas no painel.
• Telhados flutuantes de dois andares:Projetadas com decks superior e inferior contínuos separados por anteparas estruturais, as configurações de deck duplo fornecem uma barreira de isolamento térmico superior. Isto minimiza a absorção de calor solar, mantendo líquidos altamente voláteis abaixo dos seus pontos de ebulição.
• A vulnerabilidade climática:Como os tanques EFR estão abertos para o céu, eles exigem redes de drenagem centrais flexíveis e articuladas no telhado para evacuar a água da chuva. Grandes nevascas ou linhas de drenagem bloqueadas podem acumular peso excessivo no convés, representando um risco operacional contínuo de telhado inclinado ou afundado.

O ápice absoluto do controle moderno de vapor e da proteção de ativos ambientais é oTelhado Flutuante Interno (IFR). Esta configuração combina as vantagens definitivas dos telhados fixos e dos decks flutuantes, colocando uma cobertura flutuante leve e altamente flutuantedentroum tanque permanentemente selado por um teto fixo (normalmente uma cúpula geodésica de alumínio).

Ao proteger o convés flutuante do vento, chuva e neve, a instalação elimina os riscos estruturais associados às variações climáticas externas.

• Decks Honeycomb de contato total:Fabricados em alumínio estrutural ou aço inoxidável, os painéis de contato total repousam inteiramente contra a superfície do líquido. Este projeto elimina matematicamente quaisquer bolsas de vapor localizadas abaixo do convés, alcançando até umRedução de 90% a 98% nas emissões de COV.
• IFRs de alumínio skin-and-pontoon:Composto por uma estrutura leve de alumínio revestida com finos painéis de liga e sustentada por uma série de pontões tubulares de alta flutuabilidade. Esses sistemas são altamente modulares e podem ser sistematicamente instalados peça por peça através de passagens de tanque padrão, tornando-os a principal escolha para modernização de infraestruturas legadas de teto fixo.

Para auxiliar na avaliação das despesas de capital (CapEx) em relação à eficiência operacional de longo prazo (OpEx), a seguinte matriz de engenharia descreve as compensações em todos os três tipos principais de telhado:

Como um teto flutuante mantém a vedação contra a parede de um tanque que não é perfeitamente redonda?

Os telhados flutuantes (EFRs e IFRs) são projetados com um sistema de vedação de aro mecânico flexível que preenche a lacuna entre a plataforma móvel e a carcaça de aço estacionária. Cumprindo comAPI 650 Anexo C e H, esses conjuntos utilizam um projeto de vedação dupla: uma sapata mecânica primária ou vedação de espuma que mantém pressão constante com mola contra a parede do tanque e uma vedação limpadora elastomérica secundária que captura vapores residuais que escapam.

Um tanque de teto fixo existente pode ser reformado com um teto flutuante interno?

Sim. Os kits IFR leves de alumínio com revestimento e pontão são projetados especificamente para instalação modular e sem faíscas. Os componentes são pré-usinados e passam facilmente pelas passagens padrão API, permitindo que as equipes de instalação fixem o sistema diretamente no fundo do tanque sem a necessidade de modificações estruturais na carcaça ou teto existente.

Qual é a função dos cabos shunt em sistemas de telhado flutuante?

Como o líquido em movimento e a plataforma deslizante do telhado podem gerar enormes cargas elétricas estáticas, os telhados flutuantes são equipados com aço inoxidável de alta resistênciacabos de derivação. Esses cabos mantêm uma conexão de aterramento elétrica contínua e de baixa resistência entre o teto flutuante e a carcaça do tanque, eliminando o risco de faíscas e protegendo a instalação contra ignição térmica induzida por raios.
