Como criar um telhado flutuante: o guia completo de engenharia e construção

Um projeto abrangente para projetar, montar e testar telhados flutuantes compatíveis com a API para tanques de armazenamento industriais

A criação de um telhado flutuante é uma das proezas de engenharia mais críticas no armazenamento industrial de líquidos a granel. Designed to physically float on the surface of stored liquids—rising and falling with the tank's volume—a floating roof eliminates the vapor space (ullage) where volatile organic compounds (VOCs) accumulate.

Se está a desenvolver um projecto de engenhariaTecto flutuante externo (EFR)para enormes depósitos de petróleo bruto ouTecto flutuante interno (IFR)emparelhados com umCúpula geodésica de alumínioPara proteger os produtos petroquímicos refinados, o processo de concepção e construção deve respeitar rigorosamente os códigos internacionais, tais como:API 650O reservatório de telhado flutuante tem servido como padrão da indústria para o armazenamento de petróleo volátil desde a sua criação.A Comissão Europeia e o Conselho adoptaram, em Dezembro de 1998, uma decisão relativa à concessão de um auxílio de, 2000).

Este guia descreve o processo completo de criação de um telhado flutuante, otimizado para engenheiros, operadores de instalações e equipes de aquisição.

Para satisfazer consultas de pesquisa rápidas e AI Overviews, aqui está o processo direto de cinco etapas para criar um telhado flutuante industrial:

1. Engenharia & API 650 Cálculo:Realizar análises de flutuabilidade e tensão para garantir que o convés possa suportar o seu peso morto mais as cargas ambientais (chuva, neve) sob um cenário de pontão perfurado.
2. Material de fabrico:Fabricar as placas do convés central e os pontões externos de aço carbono, aço inoxidável ou ligas de alumínio com base na compatibilidade química.
3. Montagem no local:Soldar ou paralizar os anéis de pontão e as placas do convés interno diretamente no chão da concha do tanque, instalando pernas de suporte para as fases de repouso.
4. A integração de vedação da borda e drenagem:Instalar vedações mecânicas de sapatos ou limpadores elastoméricos ao longo do perímetro para fechar o espaço entre o telhado móvel e a parede do reservatório estacionário.
5. Ensaios e colocação em serviço:Realizar um ensaio de caixa de vácuo em todas as juntas de soldadura, seguido de um ensaio hidrostático de água de capacidade total para verificar o equilíbrio de flutuação e a integridade da vedação.

A física fundamental de um telhado flutuante baseia-se no princípio de Arquimedes.Para garantir que o telhado não afunde sob fortes chuvas ou falhas estruturais, os engenheiros calculam a força de flutuação mínima (FB) necessária para compensar o peso morto do convés (W{deck}) e cargas transitórias

Os procedimentos de projeto da API 650 determinam a espessura da estrutura e os cálculos da carga, though modern engineers increasingly utilize nonlinear dynamic analysis and 3D Finite Element Analysis (FEA) to ensure structural integrity under seismic and large-deformation scenarios (Fallah Daryavarsari & Nascimbene, 2024).

A criação física do telhado depende muito da tipologia escolhida e da aplicação industrial específica:

• Tecidos de pontões:Possui um anel exterior flutuante de pontões compartimentados que rodeiam um convés central de espessura única.
• Tecidos de dois andares:Dispõe de um convés superior e inferior separados por paredes, o que proporciona o máximo de isolamento e rigidez estrutural para tanques de alta capacidade (mais de 60 metros de diâmetro) em condições climáticas extremas.

Para a redução máxima de COV, um IFR é instalado sob um telhado fixo.Estes sistemas modulares podem ser instalados sem trabalho a quente (soldagem) e são frequentemente combinados comTanques de vidro fundido a aço (ename)ouTanques de aço inoxidávelA migração de vapor nestes sistemas internos é fortemente influenciada pela altura do convés e ventilação, exigindo o dimensionamento preciso das aberturas do tanque (Zhang et al., 2020).

Como os telhados flutuantes são estruturas maciças, eles são inteiramente montados dentro da casca do tanque.As pernas de suporte são instaladas primeiro para estabelecer uma altura temporária (geralmente de 1 a 2 metros) para permitir que os trabalhadores se movam sob o convés.

Para telhados de aço, os pontões do perímetro externo são construídos primeiro.se um dos compartimentos falhar ou se fracturar, os compartimentos adjacentes manterão o telhado flutuante.

As placas de aço do convés central são dispostas, ligeiramente sobrepostas e unidas por solda de filete contínua.Os painéis são atornilhados e selados com elastómeros resistentes a produtos químicos.

• Despejos de telhado:São instaladas juntas de tubulação articuladas ou mangueiras flexíveis pesadas que atravessam o produto líquido,permitir que a água da chuva recolhida no convés EFR saia pelo fundo do reservatório sem contaminar o produto químico armazenado.
• Dispositivos anti-rotação:Os postes de guia verticais são instalados para evitar que o convés flutuante gire à medida que sobe e cai.
• Aterramento:Cabos de alta condutividade são ligados ao perímetro do telhado para dissipar a eletricidade estática para dentro do tanque, eliminando o risco de faíscas e incêndios de vapor.

A separação entre o teto flutuante e a parede do reservatório deve ser feita através de uma lacuna física que evite a ligação por atrito.Sistema de dupla vedação:

1. Selo primário:Um sapato mecânico (placas metálicas pressionadas contra a parede do reservatório por molas) ou um tubo cheio de líquido.
2. Selo secundário:Uma lâmina de borracha que varre o filme líquido residual da parede quando o telhado desce.

Um telhado flutuante não pode ser certificado até provar que pode realmente flutuar.Ensaio hidrostático, o tanque é lentamente preenchido com milhões de litros de água.

Os inspectores monitorizam o telhado enquanto ele se levanta de suas patas de suporte.

• Equilíbrio:Garantir que o telhado não se inclina ou inclina para um lado.
• Contacto de selo:Verificar os selos primários e secundários mantêm contato constante com a concha ao longo de toda a trajetória vertical.
• Fugas:Garantir que a água não atravesse os compartimentos dos pontos ou o convés central.

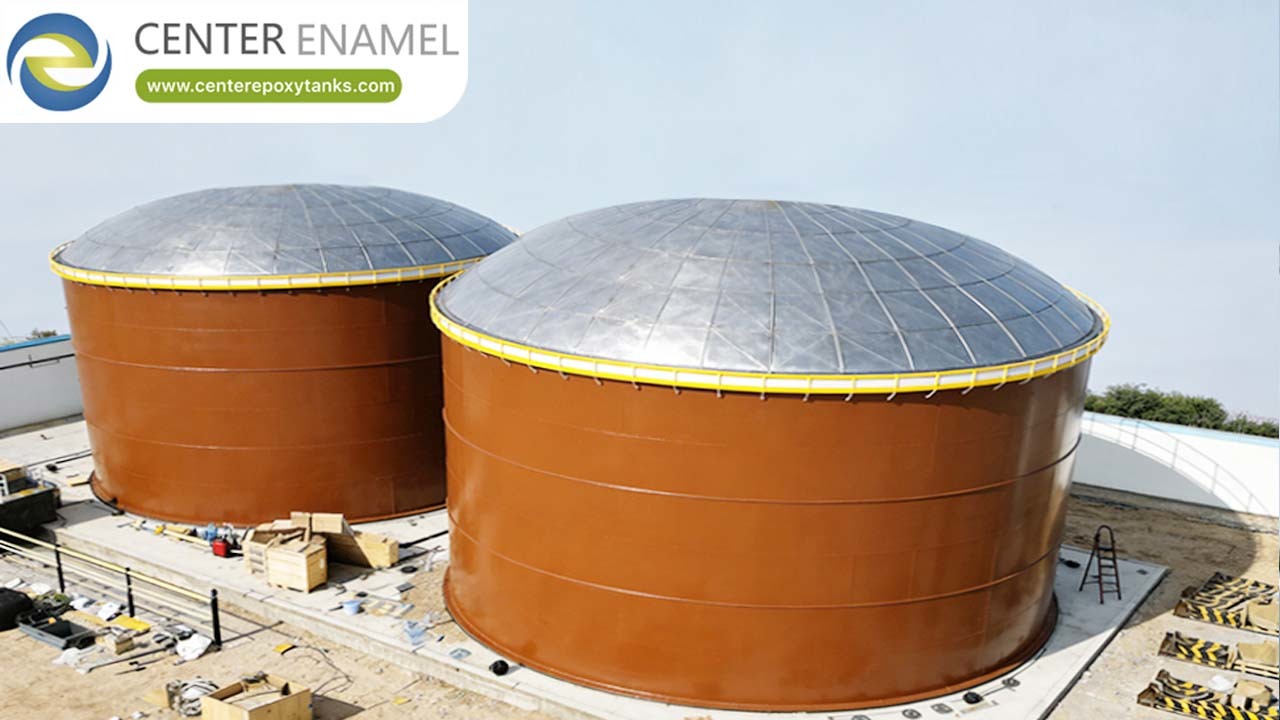

A criação de um novo telhado flutuante não se limita à construção de novos tanques.Cúpula geodésica de alumínio.

A adição de uma cúpula geodésica autoportante converte efetivamente um tanque EFR em um tanque IFR.Isso elimina imediatamente o acúmulo de água da chuva no convés flutuante (evitando a necessidade de drenagens complexas do telhado), protege as vedações das jantes da degradação UV e reduz drasticamente os custos de manutenção durante o ciclo de vida.
