O Guia de Engenharia 2026 para Tanques com Teto Flutuante Externo (EFR)

No sector da indústria pesada e petroquímica, o armazenamento em grande escala de petróleo bruto e outros hidrocarbonetos voláteis exige uma solução que permita equilibrar a capacidade maciça com uma segurança rigorosa.Tanque de telhado flutuante externo (EFR)É o padrão da indústria para estes requisitos. Ao contrário dos reservatórios de telhado fixo ou de telhado flutuante interno, o EFR funciona num ambiente de telhado aberto,quando o convés do telhado estiver exposto directamente aos elementos enquanto repousa sobre a superfície líquida.

Este guia de engenharia examina a mecânica estrutural, as tipologias de materiais e as necessidades operacionais dos tanques EFR em 2026.

Um tanque de EFR baseia-se num princípio simples mas altamente eficaz:flutuabilidade hidrostáticaO telhado é projetado para flutuar diretamente sobre o produto líquido. Mantendo contato constante com o líquido, o telhado elimina o espaço de vapor (ullage) onde os gases inflamáveis se acumulam.

• Flotabilidade e deslocamento:O convés do telhado é concebido com um fator de flutuabilidade específico, que deve ser suficientemente leve para flutuar, mas suficientemente robusto para suportar o seu próprio peso, o peso das vedações da janela, o peso dos tubos, o peso dos tubos, o peso dos tubos, o peso dos tubos, o peso dos tubos, o peso dos tubos, etc.e quaisquer cargas externas temporárias (como chuva acumulada) sem submersão.
• Sistemas de vedação da borda:Uma vez que a casca do tanque não é perfeitamente circular, o telhado requer uma "interface" flexível para preencher a lacuna entre a borda do convés e a parede de aço.Segamentos de borda primários e secundários, que são obrigatórias nos termos das normas internacionais de emissão para evitar a fuga de COV para a atmosfera.
• Terceirização:Para evitar a descarga estática (e a ignição subsequente), os EFRs utilizam derivações flexíveis de aço inoxidável para manter a continuidade elétrica entre o teto flutuante e a casca do tanque,garantir que todo o sistema esteja efetivamente ligado à terra.

Os projetos de EFR são categorizados por sua configuração estrutural do convés. A escolha depende da volatilidade do produto armazenado e do clima regional.

O projeto EFR mais comum, utilizando um anel de pontões fechados e flutuantes ao redor do perímetro do convés.

• Vantagens:Eficiente em termos de custos e proporciona flutuabilidade fiável.
• Nota de engenharia:O centro do convés é tipicamente mais fino, tornando o arranjo do pontão a principal fonte da integridade estrutural do telhado.

Construído com um convés superior e inferior contínuos separados por paredes estruturais, criando efetivamente uma "sanduíche" de compartimentos fechados.

• Vantagens:Oferece um isolamento superior, que mantém os líquidos voláteis mais frios e reduz as taxas de evaporação.
• Segurança:Devido à construção compartimentada, mesmo que uma seção seja perfurada, o telhado mantém uma flutuabilidade de reserva significativa.

O principal diferencial de um EFR é que écom tampa abertaIsto expõe o convés à precipitação (chuva e neve), o que introduz uma restrição de engenharia única:- Drenagem do telhado.

Se a água da chuva for deixada acumular-se no convés, aumenta o peso massivo e desigual que pode inclinar ou afundar o telhado.

1. Com um diâmetro superior a 50 mm:Um sistema de tubulação contínua que vai do centro do telhado, através do líquido armazenado, até um ponto de descarga no fundo do tanque.
2. Sífonos de emergência:Válvulas de segurança que permitem que a água retida se drene de forma segura se o sistema de drenagem primário ficar entupido ou falhar.

Ao adquirir infra-estruturas de armazenamento, as equipas de engenharia devem ponderar as vantagens específicas de um teto flutuante externo em relação a um teto flutuante interno (IFR).

A concepção e a manutenção dos EFR são rigorosamente regidas por:API 650 (apêndices C e H)A conformidade não é opcional; é a referência para a segurança operacional.

• Integritade da lacuna de vedação:A API 650 exige medições regulares da "lacuna" entre a vedação e a casca do tanque.
• Cálculos de flutuabilidade:O projeto deve ter em conta os cenários de "pior caso", garantindo que o telhado permaneça estável mesmo se vários compartimentos de pôntones forem inundados.
• Relatórios ESG:Dado que os EFR são fontes de emissões fugitivas, os locais industriais modernos são cada vez mais obrigados a comunicar as taxas de fuga de COV,tornando a seleção de vedações de alto desempenho (como vedações mecânicas para sapatos com proteção de limpadores) crítica para a conformidade a longo prazo.

P: Por que uma instalação escolheria um EFR em vez de um IFR com uma cúpula?

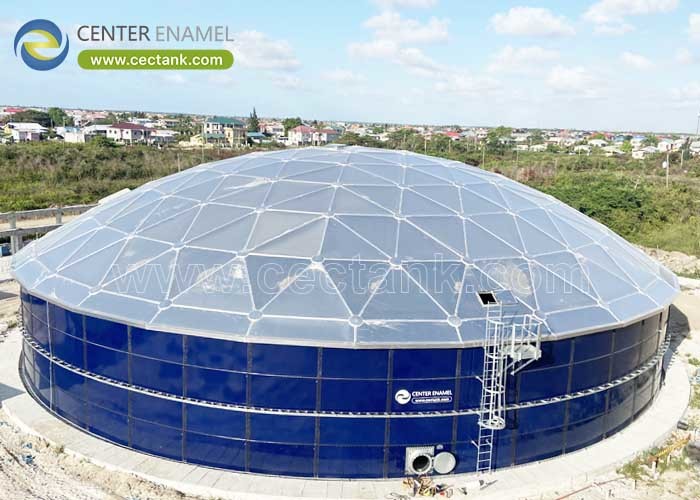

A:Os EFRs são frequentemente escolhidos para tanques de diâmetro maciço (muitas vezes superiores a 60 metros), onde o custo de uma cúpula geodésica de alumínio de span claro seria proibitivo.Os EFR fornecem uma solução rentável para o armazenamento de grandes volumes.

P: Posso adaptar um EFR existente a um IFR?

A:Sim, e é uma atualização comum para infra-estruturas envelhecidas.Isto elimina a necessidade de drenagens complexas do telhado e proporciona uma redução imediata de ~ 90% nas emissões de COV.

Q: Qual é o maior risco de manutenção para um EFR?

A:Falha do sistema de drenagem: se a tubulação flexível falhar ou a entrada de drenagem ficar entupida com detritos, a água se acumula no telhado, potencialmente comprometendo a integridade estrutural do telhado.
