10000 m3 Tanques de armazenamento de biogás Fabricante: Dimensão do tampão da usina

Um digestor produz gás a uma taxa fixada pela biologia, e uma unidade combinada de calor e energia ou uma planta de modernização consome-o a uma taxa fixada pela rede, pela demanda de calor ou pelo contrato de abastecimento.Essas duas taxas nunca se igualam por muito tempo.O armazenamento é o componente que absorve o desajuste, e quando é subdimensionado, os sintomas são confundidos com problemas de processo: o motor sai à noite, a chama funciona nos fins de semana,ou a instalação de modernização desce durante as horas em que a tarifa é melhorA partir de dez mil metros cúbicos, o reservatório deixa de ser um acessório; é o componente que decide se a instalação é despachável ou meramente produtiva.

A Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) fabrica recipientes de armazenamento e digestão de biogás de vidro fundido a aço e entregou capacidades de um único reservatório de até 32 000 metros cúbicos,com um recorde de 21A escala de 10.000 metros cúbicos, as questões que importam são a lógica de tamanho, o tipo de armazenamento,Envelope de pressão e prova do fabricante de que a geometria funciona.

1Quanto armazenamento de biogás é necessário para uma usina?

O volume de armazenagem deriva da incompatibilidade entre a produção e o consumo, e não apenas do tamanho da fábrica.Uma instalação que alimenta um motor de carga básica necessita de um amortecedor diferente daquele que alimenta uma central de cogeneração ou uma unidade de modernização de biometano com um contrato rígido de captação.

• Operação de carga de base:Uma central de cogeneração em funcionamento contínuo precisa de armazenamento suficiente para atravessar interrupções de alimentação e janelas de manutenção, tipicamente algumas horas de produção.
• Função de resposta à rede:As instalações que deslocam a produção para períodos de pico tarifário necessitam de armazenamento dimensionado para armazenar o gás produzido durante as horas em que deliberadamente não geram, o que geralmente é um volume substancialmente maior.
• Aumentar e injetar a rede:Quando o gás é transformado em biometano, um contrato de injecção rígido pode fazer com que o armazenamento faça a diferença entre a injecção contínua e a redução durante a queda da procura.
• Minimização de explosões:O amortecedor suficiente para absorver interrupções de consumo planeadas e não planeadas é frequentemente a forma mais barata de reduzir a queima, e a queima é cada vez mais denunciada e penalizada.
• Mistura e utilização do processo:Algumas instalações extraem também gás para mistura no digestor ou para pasteurização, devendo essa procura interna ser incluída no cálculo do amortecedor.

2Que tipo de armazenamento serve para 10000 metros cúbicos?

Três arranjos são comuns nesta escala, e a escolha é determinada pelas exigências de pressão, disponibilidade de terrenos, restrições de planeamento e as expectativas visuais e de odor da área circundante.

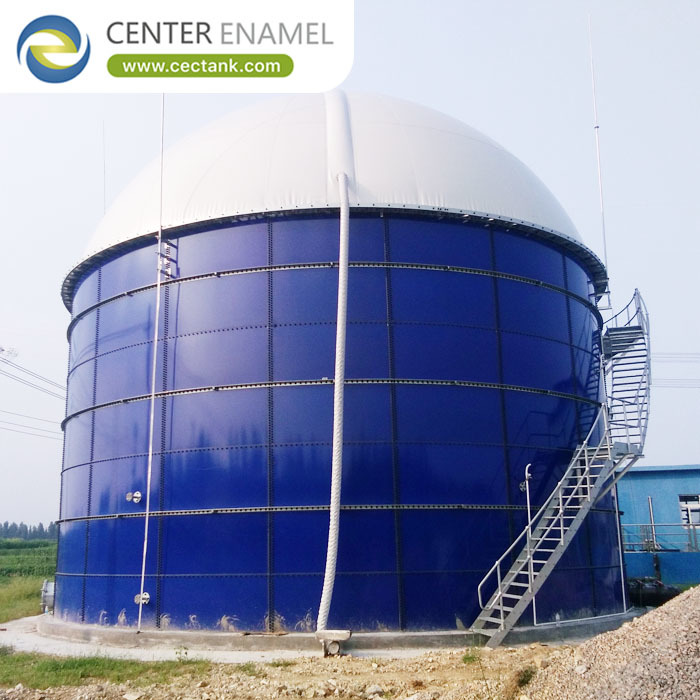

• Armazenamento integrado no telhado do digestor:O gás é armazenado sob um teto de membrana dupla no próprio digestor. Esta é a opção mais compacta e é adequada para plantas onde o volume do digestor já fornece o amortecedor necessário.
• Detentor separado de dupla membrana:Um suporte dedicado em sua própria fundação desacopla o armazenamento da digestão, permite a manutenção independente e torna o volume de armazenamento explícito e fácil de expandir posteriormente.
• Detentor de gás rígido com cúpula de alumínio:Um recipiente de aço com um domo geodésico de alumínio e uma membrana interna fornece um depósito de gás protegido contra intempéries e de longa duração com um perfil visual baixo.
• Envelope de pressão:A maior parte do armazenamento de baixa pressão opera na faixa de alguns milibares a cerca de 30 mbar. A pressão operacional determina a especificação da membrana, os dispositivos de segurança e as cargas da fundação.
• Disposições de segurança:O alívio de pressão-vácuo, os retardadores de chama, a drenagem de condensado em pontos baixos e a construção hermética a gases são obrigatórios, e o sistema deve falhar com segurança tanto na sobrepressão quanto no vácuo.

3O que deve um fabricante provar nesta escala?

A 10 mil metros cúbicos, a margem de erro desaparece, a geometria tem de ser verificada contra o vento e as cargas sísmicas, a tolerância dos alicerces torna-se crítica.e o registro de referência do fabricante deve incluir recipientes de escala comparável em vez de uma longa lista de tanques menores.

• Verificação estrutural:As cargas da concha, do telhado e do bico devem ser verificadas por análise de elementos finitos em relação ao código aplicável, com casos de vento e sísmicos para o local específico em vez de suposições genéricas.
• Tolerância da Fundação:Os recipientes com parafusos de grande diâmetro são muito menos tolerantes ao ajuste diferencial do que os tanques soldados com um feixe de anel rígido.
• Evidência de estanqueidade do gás:O grau do parafuso, a especificação do selante, a sequência de binário e os detalhes da fixação da membrana devem ser documentados, porque nesta escala, mesmo uma pequena taxa de vazamento representa uma grande perda de metano.
• Referências comparáveis:Peça navios de diâmetro e volume semelhantes que estejam em serviço há vários anos, e peça uma referência de contato.
• Plano de parto e erecção:A esta escala, o plano logístico e a sequência de construção fazem parte do produto de engenharia, não de um pensamento posterior entregue à equipe do local.

Garantia de engenharia e apoio ao projecto

Todos os tanques entregues pela Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) são concebidos de acordo com a AWWA D103-09 e a EN 1090 com verificação de elementos finitos das cargas da concha, do teto e do bico,Fusão a 820-930°C sob controlo ISO 9001 e ISO 45001, Holiday testado a 1500 V em 100% da superfície, e montado com parafusos de grau 8.8 e selante certificado pelo fabricante.Os recipientes de armazenamento de biogás são concebidos de acordo com a AWWA D103-09 e a EN 1090 com verificação de concha por elementos finitos, cargas de telhado e bocal para casos de vento e sismos específicos do local, construídas a partir de placas fundidas a 820-930 graus Celsius e testadas em 1500 V e fornecidas com sistemas de membrana,alivio de pressão-vácuo, retardadores de chamas, drenagem de condensado e apoio à colocação em serviço.

Perguntas Frequentes (FAQ)

Quanto gás pode realmente conter um tanque de armazenamento de 10000 m3?

O volume geométrico é de dez mil metros cúbicos, mas o amortecedor utilizável depende da faixa de pressão de trabalho.Um suporte de membrana de baixa pressão utiliza uma fração menor do seu volume geométrico do que um suporte rígido de alta pressão, o amortecedor utilizável deve ser confirmado em relação ao envelope de pressão de operação, em vez de assumido a partir do tamanho do tanque.

Pode ser adicionado armazenamento a uma planta existente?

Sim, e esta é uma das vantagens da construção de parafusos. um suporte separado ou um recipiente adicional pode ser erguido em uma nova fundação e ligado ao sistema de gás existente com um curto desligamento,porque não é necessária solda ou trabalho a quente na planta viva.

O que acontece à qualidade do gás durante o armazenamento?

O armazenamento em si não altera significativamente o teor de metano, mas o condensado formar-se-á em pontos baixos e deve ser drenado, e qualquer sulfeto de hidrogénio presente permanece no gás.,Se necessário, a dessulfuração deve fazer parte do projecto do sistema de gás.

O recipiente de armazenamento pode ser configurado para o nosso perfil de produção?

Sim, o volume, o envelope de pressão, a membrana ou a construção rígida, os dispositivos de segurança, o manuseio do condensado e a instrumentação estão todos configurados para a planta.Fornecer os perfis de produção e consumo por hora e o amortecedor será dimensionado para o desajuste real.
