O que é um Reator de Pressão? Design, Segurança e Aplicações

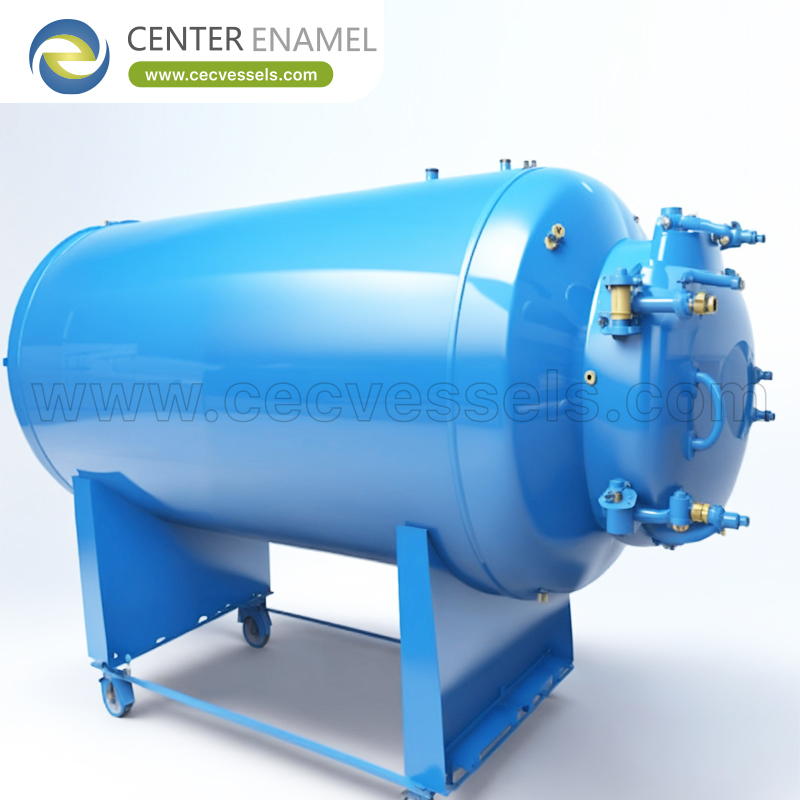

Respondendo à questão central:O que é um reator de pressão, e como é projetado para conter reações de forma segura a pressão elevada?Um reator de pressão é um recipiente fechado projetado para executar reações químicas ou bioquímicas acima da pressão atmosférica, de 0,1 MPa leve a 100 MPa extrema (por exemplo, hidrotermal,hidrogenação a alta pressão)É construído de acordo com a ASME Secção VIII Divisão 1/2 (EUA) ou PED 2014/68/UE (Europa), com uma pressão de trabalho máxima admissível (MAWP) definida 10-25% acima da pressão de funcionamento e uma espessura de parede de 6-200 mm.Os eixos giratórios pressurizados utilizam motores magnéticos ou dobras vedações mecânicas (fluido de barreira do Plano API 53) para evitar a fuga de gases inflamáveis/tóxicosA proteção contra pressão excessiva combina um disco de ruptura e uma válvula de segurança de pressão (PSV) de tamanho de acordo com a API 520/521 com o alívio de duas fases do DIERS, garantindo que o recipiente nunca exceda o MAWP, mesmo em fuga.

A contenção de pressão é regida por código, vedação e alívio.

• **Codificação e PMAP:**O recipiente é concebido de modo a que a MAWP (pressão de trabalho máxima admissível) exceda a pressão de funcionamento em 10-25%, com espessura da parede da fórmula da casca fina t = P·R/(S·E - 0,6·P) (P = pressão,R = raio, S = tensão admissível, E = eficiência conjunta). ASME Secção VIII Div 1 cobre a maioria; Div 2 permite fatores de segurança mais baixos para análise detalhada em consequência mais elevada.3x MAWP e pneumático a 1.1x verificar a integridade antes da entrada em serviço. PED 2014/68/UE categoriza por pressão x volume e risco do fluido.
• **Selamento do eixo: Dispositivo magnético versus dupla vedação:**A agitação sob pressão requer um eixo à prova de vazamento.ou gases explosivos. As dobras vedações mecânicas com fluido de barreira pressurizado (API Plan 53) são utilizadas acima dos limites de binário do motor magnético; a pressão de barreira é mantida acima do processo de modo que qualquer vazamento é para dentro (limpar o fluido para fora,não gás de processo)Ambos protegem o pessoal e a atmosfera.
• **Proteção contra sobrepressão (API 520/521 + DIERS):**Um disco de ruptura (set 100-110% MAWP) explode sob pressão excessiva; um PSV (por tamanho API 520, localização API 521) libera para um cabeçalho/flare seguro.Metodologia DIERS dimensões de relevo para descarga de duas fases (vapor-líquido)As viagens classificadas SIL (alta T, alta P, perda de resfriamento) adicionam camadas abaixo do relevo mecânico.

Os reatores de pressão são classificados por regime de pressão e aplicação.

• Reator de baixa/média pressão (0,1-5 MPa):**STRs aquecidas por revestimento ou bobina (5-50 m3) para hidrogenação, polimerização e carbonatação.A maior parte dos reatores de pressão de química fina e de polímerosTemperatura -20 a 250°C, muitas vezes com revestimento Hastelloy/zircônio para corrosão.
• **Autoclave de alta pressão (5-30 MPa):**Autoclaves agitadas de parede espessa (40-120 mm) para hidrogenação a alta pressão (óleo comestível, farmacéuticos finos) e extracção supercrítica.aquecimento através de uma camada externa ou de uma bobina interna• refrigeração por CO2 líquido ou óleo de transferência de calor; proteção de fuga através de relevo e apagamento DIERS; recipientes forjados ou de várias camadas para garantir a integridade.
• **Reator de ultra-alta pressão (30-100 MPa):**Usado para síntese hidrotermal, polimerização a alta pressão e alguns estudos catalíticos.A instrumentação e a amostragem sob pressão requerem acessórios especiais (conos e roscas)As camadas de segurança e a operação remota dominam; são nichos mas essenciais para produtos químicos específicos.

R: Utilize um motor magnético sempre que o gás do processo for inflamável (H2), tóxico ou valioso e qualquer vazamento do eixo for inaceitável.para que não possa vazar para a atmosfera ̇ ideal até ~ 30 MPa e binário moderadoAcima dos limites de binário dos motores magnéticos ou dos agitadores muito grandes, é utilizada uma vedação mecânica dupla com fluido de barreira pressurizado (API Plan 53), com a pressão da barreira acima do processo para que as fugas sejam para dentro.

A: Proteção em camadas: o BPCS mantém os pontos de fixação; as viagens classificadas SIL (alta T, alta P, perda de arrefecimento, alto nível) agem primeiro;Em seguida, um disco de ruptura (conjunto 100-110% MAWP) e um PSV dimensionado de acordo com a API 520 (localizado de acordo com a API 521) aliviam a chama/limpadoraPara os exotérmicos que fervem líquido-vapor, o dimensionamento de relevo de duas fases do DIERS impede o baixo projeto.

R: Div 1 usa fórmulas padrão com fatores de segurança conservadores (margem de projeto ~ 3,5 na tração) e é mais simples / mais barato para a maioria dos reatores.Div 2 permite uma análise detalhada do esforço (FEA) com margens mais baixas (~2.4) para embarcações de grande envergadura ou de parede pesada, reduzindo a espessura e o peso das paredes quando justificado por análise e QA.Div 2 requer mais engenharia e documentação, mas permite projetos de alta pressão mais eficientes.

A: A PED 2014/68/UE é a Diretiva Europeia relativa aos Equipamentos sob Pressão que abrange recipientes com uma pressão superior a 0,5 bar (0,05 MPa) em termos de pressão x volume e risco do fluido (grupo 1 perigoso, grupo 2 outros),atribuição das categorias I a IV e das rotas de conformidade- Qualquer reator a pressão vendido ou operado na UE deve ser compatível com o PED (marcado CE) com a participação de organismos notificados para categorias superiores.ASME U-stamp é aceito em muitos mercados, mas não um substituto PED dentro da UE.
