Tanque de armazenamento de lama de 200 m3: projeto, mistura e escolha de materiais

Um reservatório de 200 m3 de lodo é a extremidade pequena da classe de amortecimento - grande o suficiente para igualar um fluxo de processo, pequeno o suficiente para que a geometria e a mistura determinem se funciona.Este artigo abrange as dimensões que realmente se encaixam em uma pegada de 200 m3, como impedir que a lama se deposite e se cruste, e que material ganha o seu lugar.

Para um tanque de armazenamento de lamas da classe 200 m3, a geometria prática é de cerca de 5,4 a 6,1 m de diâmetro x 7,2 a 9,0 m, e o projeto vive ou morre na mistura:plano 5-15 W/m3 de mistura submersível ou a jato para impedir a sedimentação e um telhado selado para controlar o odor e o gásO vidro fundido em aço (GFS) é a escolha comum para resistência à corrosão e construção rápida com parafusos; FBE ou concreto são alternativas dependendo da química da lama.

Geometria de um tanque de classe 200 m3

Os tanques de lama são geralmente mais altos do que os tanques de água porque a terra e o telhado custam mais do que a concha.ambos mantêm a pegada modesta ao atingir o volumeA proporção exacta é definida pelos limites de altura do local, alcance do misturador e como o tanque se liga às elevações do processo a montante/a jusante.

• Tipicamente: Ø5,35-6,11 m x 7,2-9,0 m para ~ 200 m3.
• As conchas mais altas reduzem a pegada, mas desafiam o alcance do misturador.
• Combinar a elevação do reservatório com a sucção da bomba e a tubulação do processo.

Mistura: A diferença entre um tanque e um poço de sedimentação

A gama de projeto aceita é de cerca de 5-15 W/m3 de potência de mistura instalada, fornecida por misturadores submersíveis, misturadores a jato ou um tubo de calado,dimensionado em função do volume do reservatório e da reologia da lamaO misturador também deve estar em funcionamento sem esvaziar o tanque.

• 5-15 W/m3 de potência de mistura instalada é a faixa de funcionamento.
• Submersíveis ou misturadores a jato; plano de acesso ao serviço no tanque.
• Sólidos mais altos / viscosidade mais alta empurram para o topo da faixa.

Material: GFS, FBE ou concreto

As lamas brutas e digeridas são corrosivas e abrasivas, e o espaço gasoso acima do líquido é muitas vezes o pior ambiente por causa do H2S.Parafusos GFS juntos a partir de painéis fabricados em fábrica com uma face de esmalte vítreo que resiste a ambosO concreto é robusto, mas lento e difícil de selar nas penetrações.O GFS ou o FBE atornilhado ganha no prazo previsto e a estanqueidade.

Referência do projeto

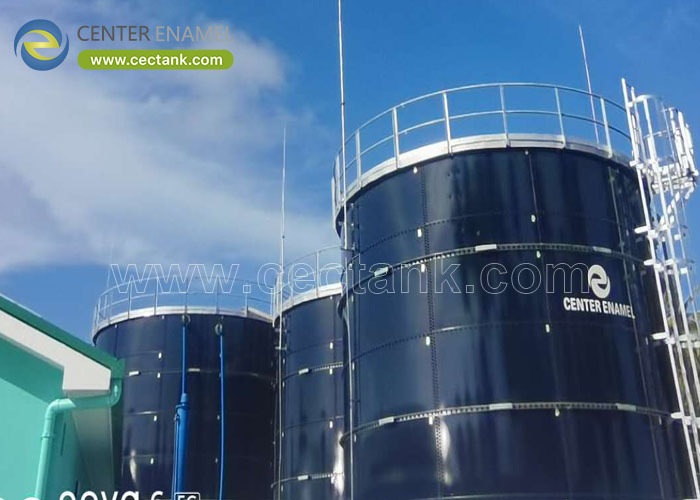

Os tanques reais de manuseio de lodo entregues pela empresa mostram a família a que pertence esta classe de 200 m3.A construção de depósitos de lodo e de reservatórios de lodo espessado com telhados GFS entre um trem de lixiviação de vários tanques - evidência da mesma engenharia de reservatórios de lodo em maior escala.

• A Comissão concluiu que o auxílio não foi concedido em conformidade com o artigo 107.o, n.o 1, do TFUE.
• Demonstra reservatórios de lama selados e resistentes à corrosão num ambiente agressivo de lixiviação.

Experiência da empresa

A Center Enamel constrói tanques de contenção de lodo GFS e FBE com uma casca 100% 1500 V testada em feriados, design ISO 28765 e ereção com parafusos que alcança pequenos volumes como 200 m3 sem fabricação personalizada.O telhado selado., a lógica da lama mista é a mesma, quer o tanque seja de 200 m3 ou de 20 000 m3.

Perguntas Frequentes

Quais são as dimensões típicas de um reservatório de lodo de 200 m3?

Diâmetro aproximado de 5,4 a 6,1 m por 7,2 a 9,0 m. A razão exacta depende dos limites de altura do local, do alcance do misturador e das elevações do processo.

Quanto de mistura precisa um tanque de lodo?

Planejar 5-15 W/m3 de potência de mistura instalada, fornecida por misturadores submersíveis ou a jato, para evitar a sedimentação e a crosta.

O GFS ou o concreto são melhores para um pequeno tanque de lodo?

Para um tampão de 200 m3, o GFS atornilhado é geralmente mais rápido de erguer e mais fácil de selar nas penetrações do que o concreto fundido, com uma face de esmalte inerte que resiste ao espaço de gás corrosivo.

Preciso de um telhado num tanque de lodo?

Um telhado selado controla o odor e o espaço de gás rico em H2S que ataca o tanque.

Um tanque de 200 m3 pode lidar com lodo anaeróbico?

Sim, desde que seja selado, misturado e o gás seja gerido.

Qual a norma aplicável aos reservatórios de lamas GFS?

Projeto de acordo com a norma ISO 28765 com estrutura de acordo com a AWWA D103-09; especificar um ensaio de vaga (fogo) de 100% no esmalte.

Um tanque de armazenamento de lama de 200 m3 é bem sucedido em detalhes: uma geometria alta e compacta, mistura suficiente para manter os sólidos em suspensão, um teto selado para o espaço de gás e um revestimento resistente à corrosão.A construção com parafusos GFS ou FBE fornece essa combinação rapidamente e em um volume modesto.

Envie-nos o seu tipo de lama, o seu teor de sólidos e a sua pegada disponível, e iremos dimensionar um tampão GFS ou FBE de classe 200 m3 misto e selado para o seu processo.
