Tanques de água de proteção contra incêndio: tamanho, padrões e opções de aço emoldurado

Um tanque de água de proteção contra incêndio é a reserva de tubulação permanente que permite que um sistema de aspersores ou hidrantes dure os minutos entre a ignição e a conexão com o departamento de incêndio.Especificar um é menos sobre a escolha de uma forma e mais sobre a correspondência de uma demanda calculada para um código-compliantEste guia trabalha através da lógica de dimensionamento, o padrão que rege o tanque, e onde a construção de aço com parafusos se encaixa.

Um reservatório de água de protecção contra incêndio é uma reserva dedicada, dimensionada de acordo com a NFPA 22 demand x duration (2 h para o perigo leve, 3 h para o perigo comum) e construída de acordo com a AWWA D103-09 como um invólucro de aço com parafusos.O seu volume efectivo é sempre inferior à placa de identificação nominal porque a altura de sucção, desbordamento e anti-vórtice subsídios são subtraídos - assim tamanho do tanque para o volume que você pode realmente desenhar, não o número no desenho.

Como a NFPA 22 conduz o volume

A NFPA 22 (Norma para tanques de água para proteção contra incêndio privado) é a referência que a maioria dos engenheiros de especificação usa.O ponto de partida é a demanda do sistema - o caudal máximo em galões (ou litros) por minuto multiplicado pela duração necessáriaAs ocupações de risco leve necessitam normalmente de cerca de 2 horas de reserva no local; as ocupações de risco comum e de espuma/extra-perigo necessitam de mais tempo.O reservatório deve conter toda a demanda, mais qualquer complemento ou fonte alternativa, e deve fazê-lo à pressão de que o sistema necessita.

• A demanda x duração dá o volume bruto, não o tamanho do tanque.
• Uma reserva específica significa uma sucção permanente e separada - uma promessa administrativa de "compartilhar" o tanque não conta.
• O volume efetivo (utilizável) é o volume da placa de identificação menos as perdas de sucção, transbordamento e anti-vórtice.

Por que o aço virado (GFS, FBE, inoxidável, galvanizado)

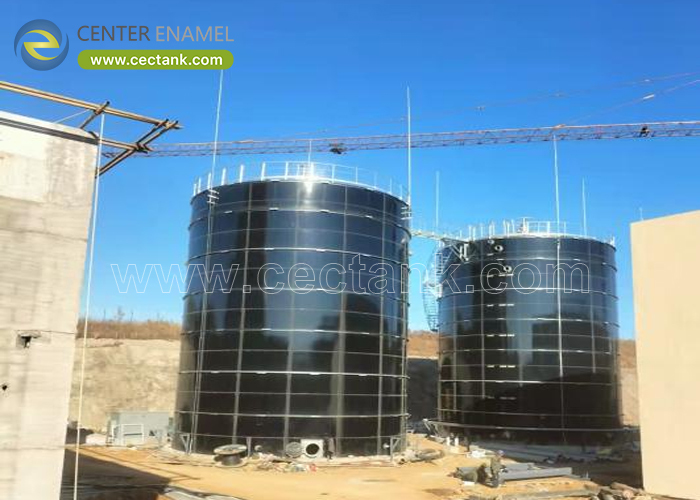

Os tanques de aço com parafusos são a escolha prática para reserva de incêndio porque a carcaça chega como painéis planos e é erguida no local sem soldagem pesada, o que reduz o cronograma e reduz a carga.O revestimento decide a química.: O vidro fundido em aço (GFS) e a epoxi ligada por fusão (FBE) proporcionam um interior selado e resistente à corrosão, adequado para água potável ou crua;não-oxidável (SS304/316L) é especificado quando a água é tratada ou o clima é agressivoA galvanização a quente é uma opção econômica para muitas reservas de água bruta.

• GFS / FBE: selado, resistente à corrosão, bom para água potável e crua.
• SS304 / 316L: água tratada e locais de serviço agressivos.
• Galvanizado a quente: reserva económica de água crua.
• Estrutura para AWWA D103-09; parafusos de grau 8.8 e detalhes de vedação adequados são importantes.

Localização, proteção contra congelamento e interface

Um tanque de incêndio que congele ou cuja sucção esteja bloqueada não é de reserva.a sucção deve entrar abaixo da marca de água baixa com uma placa anti-vortexA interface com a bomba de incêndio é mais importante do que o metal do tanque: um tanque limpo,Uma sucursal dedicada com um detector listado e uma válvula de retenção é o que a autoridade competente vai olhar.

Referência do projeto

Os reservatórios de água de incêndio reais mostram a gama de revestimentos e tamanhos em serviço ativo:

• UAE, Dubai Fire Water Project 2025 - 652 m3, telhado de convés de alumínio.
• Projeto de Água de Incêndio da Arábia Saudita (FBE) 2024 - 2 x 246 m3, tanque de epoxi ligado por fusão.
• China, Tanque de Água de Incêndio de Xangai (SS304) 2026 - 317 m3, 304 telhado de cone + 304 placa de fundo.
• EUA, Porsche Speedway água de incêndio 2016 - Sul da Califórnia, tanques GFS.
• Água de incêndio da Guiana 2025 e Água de incêndio da Guatemala 2024 - pequenas reservas de parafusos na classe de 160-600 m3.

Experiência da empresa

A Center Enamel fornece reservas de proteção contra incêndio como tanques GFS, FBE, inoxidáveis e galvanizados com parafusos projetados para AWWA D103-09, com seleção de revestimento correspondente a se a água é potável,em bruto ou tratadosA base de fabrico controla o esmaltamento e revestimento epóxi em casa, e o registo de exportação abrange reservas de água de incêndio, água potável e industrial em vários continentes.

Perguntas Frequentes

De que tamanho preciso do tanque de água de proteção contra incêndio?

Começar a partir de NFPA 22: pico de demanda do sistema (fluxo x duração). perigo de luz é de cerca de 2 horas, perigo comum cerca de 3 horas.perdas de transbordamento e anti-vórtice para obter o volume efetivo que o tanque deve realmente entregar.

Um tanque de água de incêndio pode compartilhar uma sucção com água de processo?

A NFPA 22 prevê uma reserva dedicada e permanentemente canalizada.

Um reservatório de GFS é adequado para água de protecção contra incêndio?

Sim, para água potável ou crua. GFS (Glass-Fused-to-Steel) dá um interior selado e resistente à corrosão e a concha de parafusos é construída para AWWA D103-09.inoxidável ou galvanizado são alternativas por química e clima.

Como é que faço para um tanque de incêndio não congelar?

Proteja a casca do tanque, o subterrâneo, o tubo exposto e o teto em climas frios - normalmente rastreando o calor, isolando ou localizando a sucção abaixo do grau.O tubo congelado nega a reserva, independentemente do tamanho do tanque..

O tanque precisa de um telhado?

Um telhado limita algas, detritos e evaporação e é padrão na maioria das instalações.

Qual é a norma que rege a estrutura do tanque?

A AWWA D103-09 para tanques de aço com parafusos é a referência comum, juntamente com a NFPA 22 para a função de proteção contra incêndio e a NFPA 25 para a inspeção contínua.

Conclusão

Um tanque de água de proteção contra incêndio é uma reserva calculada, não um tanque de armazenamento genérico.(cloreto de potássio) à água e ao clima.Construído para AWWA D103-09 como uma concha de parafusos, é rápido de erguer e simples de inspecionar.

CTA sugerido:Discuta as suas exigências de protecção contra incêndio, duração e química da água com os nossos engenheiros para que possamos propor uma reserva de aço com parafusos de tamanho correto, em conformidade com o código.
