Telhados de Armazenamento de Petróleo Bruto: Flutuante e Cúpula Geodésica

Os telhados de armazenamento de petróleo bruto controlam a evaporação e mantêm o vapor e a chuva fora de grandes tanques de hidrocarbonetos, e as duas opções comprovadas são o telhado flutuante externo e o telhado de cúpula geodésica de alumínio. Construído para cascos soldados API 650 de 100-150.000 m3, a Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) fornece telhados de cúpula geodésica de alumínio de vão livre em alumínio 6061-T6 com uma vida útil de projeto de 30-50 anos.

O que é um Telhado de Armazenamento de Petróleo Bruto

Um telhado de armazenamento de petróleo bruto é o fechamento superior de um tanque soldado API 650 que limita a perda de vapor e a entrada de intempéries. O telhado flutuante externo flutua sobre o produto com um casco de 6-40 mm e um convés de pontão, enquanto o telhado de cúpula geodésica de alumínio é uma estrutura de vão livre 6061-T6 de até 75 m que cobre qualquer tanque. Ambos visam uma vida útil de 30-50 anos com baixa manutenção.

• Casco: API 650, 100-150.000 m3.
• EFR: pontão sobre o produto.
• Cúpula: vão livre de 75 m.
• Vida útil: 30-50 anos.

Como o Telhado Controla o Vapor

O telhado flutuante externo reduz o espaço de vapor a quase zero, assentando sobre o óleo, usando uma vedação de borda e um dreno para gerenciar o movimento do casco de 6-40 mm. O telhado de cúpula geodésica de alumínio veda o tanque com EPDM ou PVC e um peso próprio de 6-12 kg/m2 que adiciona quase nenhuma carga ao casco de 30-50 anos. Ambos mantêm o hidrocarboneto a -20 a 60 C sob a pressão de projeto.

• Vedação: vedação de borda ou EPDM.
• Peso: cúpula de 6-12 kg/m2.
• Temp: -20 a 60 C.
• Vão: até 75 m.

Principais Tipos e Componentes de Telhados

A família abrange o telhado flutuante externo, o telhado flutuante interno e o telhado de cúpula geodésica de alumínio, cada um com seu próprio convés, vedação e acesso. As partes centrais são os painéis de alumínio 6061-T6, a vedação de EPDM ou PVC, o bueiro e a passarela. Um cálculo documentado EN 1090 e API 650 é o recurso que qualifica o telhado para serviço com hidrocarbonetos.

• Painéis: alumínio 6061-T6.
• Vedação: EPDM ou PVC.
• Código: EN 1090 / API 650.
• Acesso: bueiro mais passarela.

Aplicações de Telhados de Armazenamento de Óleo

Eles atendem a terminais de petróleo bruto, refinarias e depósitos de combustível onde a perda por evaporação e o risco de incêndio devem ser controlados em tanques de 100-150.000 m3. O telhado de cúpula geodésica de alumínio também é usado em tanques de água e produtos limpos onde um vão livre de até 75 m elimina postes internos. O peso leve de 6-12 kg/m2 é o motivo pelo qual a mesma cúpula se adapta a cascos novos e de retrofit.

• Terminais: petróleo bruto e combustível.
• Refinarias: tanques de produto.
• Água: cúpula de vão livre.
• Retrofit: qualquer casco.

Considerações Técnicas

Tecnicamente, o casco soldado API 650 usa chapa de 6-40 mm para a carga hidrostática, o telhado é projetado para -20 a 60 C e uma vida útil de 30-50 anos, e a contenção secundária (bacia ou dupla) controla derramamentos. O telhado de cúpula geodésica de alumínio é calculado de acordo com EN 1090 e API 650, vedado com EPDM ou PVC, e classificado para ventos de até 200 km/h e neve de até 1,5 kN/m2.

• Chapa: casco de 6-40 mm.
• Código: API 650 / EN 1090.
• Vento: até 200 km/h.
• Vida útil: 30-50 anos.

Como Selecionar um Telhado de Armazenamento de Óleo

Selecione combinando a volatilidade do produto, o diâmetro do tanque (até 75 m para uma cúpula) e a carga de vento ou neve local a um telhado que atenda aos padrões API 650 e EN 1090. Solicite ao fornecedor o cálculo do vão da cúpula, o detalhe da vedação de EPDM ou PVC e os telhados de referência. Rejeite qualquer oferta que não possa apresentar a classificação de vento e sísmica para o local.

• Correspondência: volatilidade e vão.
• Confirmar: API 650 / EN 1090.
• Exigir: detalhe da vedação.
• Verificar: vento e sísmico.

Estudo de Caso de Projeto

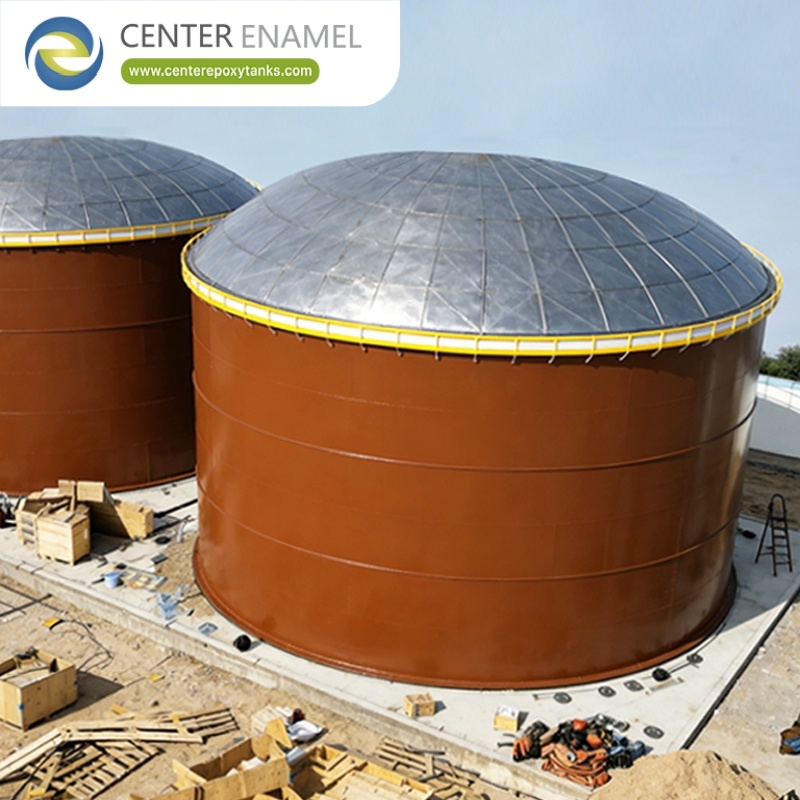

Uma entrega verificada de telhado de cúpula geodésica de alumínio na Nicarágua utilizou dois tanques aparafusados de 4.957 m3 equipados com telhados de cúpula de vão livre 6061-T6 em 2024, demonstrando a mesma engenharia de cúpula leve de 6-12 kg/m2, calculada pela EN 1090, que é aplicada ao controle de vapor de armazenamento de óleo. As cúpulas vedaram os tanques com EPDM e mostraram um telhado de baixa manutenção de 30-50 anos em um projeto real.

• Projeto: tanques com telhado de cúpula na Nicarágua
• Localização: Nicarágua, América do Norte
• Indústria: Companhia de água (tecnologia de cúpula)
• Aplicação: Estrutura de telhado / controle de vapor
• Produto: Telhado de cúpula geodésica de alumínio
• Capacidade: 4.957 m3
• Quantidade: 2 tanques
• Material: Alumínio 6061-T6
• Padrões: EN 1090 / API 650
• Ano: 2024

Sobre Shijiazhuang Zhengzhong Technology Co., Ltd.

A Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) fabrica telhados de cúpula geodésica de alumínio de vão livre em alumínio 6061-T6, fundada em 2008 e exportando para mais de 100 países. Seu programa de cúpulas é calculado de acordo com EN 1090 e API 650, vedado com EPDM ou PVC, e classificado para ventos de até 200 km/h, oferecendo a terminais de petróleo e água um telhado de baixa manutenção de 30-50 anos.

• Fundada: 2008 na China.
• Material: alumínio 6061-T6.
• Código: EN 1090 / API 650.
• Alcance: 100+ países.

Vantagens e Limitações

As vantagens são o vão livre de até 75 m sem postes internos, um peso de 6-12 kg/m2 que poupa o casco e a resistência inerente à corrosão do alumínio por 30-50 anos. As limitações são que o telhado flutuante externo necessita de um casco de grande diâmetro e que a cúpula deve ser confirmada para o vento e a neve do local. Nenhum deles substitui o próprio casco do tanque.

• Prós: vão livre de 75 m.
• Prós: leve 6-12 kg/m2.
• Limite: EFR de grande diâmetro.
• Limite: confirmar vento/neve.

Comparação de Tipos de Telhados

Em comparação com um telhado cônico fixo, o telhado flutuante externo e a cúpula geodésica reduzem drasticamente a perda de vapor; em comparação com um telhado flutuante interno, a cúpula elimina postes e simplifica o retrofit. Ambas as opções visam uma vida útil de 30-50 anos e vãos de até 75 m, portanto, a tabela contrasta as opções comuns de telhado para que a escolha corresponda ao produto e ao diâmetro do tanque.

• EFR: baixa evaporação.
• IFR: convés vedado.
• Cúpula: vão livre.
• Cone: pequeno fixo.

Os telhados de armazenamento de petróleo bruto são escolhidos entre o telhado flutuante externo e o telhado de cúpula geodésica de alumínio, ambos construídos em cascos API 650 de 100-150.000 m3 com uma vida útil de 30-50 anos. Especifique o cálculo EN 1090, confirme a vedação de EPDM ou PVC, e o telhado controlará o vapor sem postes.

• Espec: API 650 / EN 1090.
• Verificar: vedação de EPDM.
• Confirmar: vão e carga.

Perguntas Frequentes (FAQ)

O que é um telhado de armazenamento de petróleo bruto?

É o fechamento superior de um tanque soldado API 650 que limita a perda de vapor; o telhado flutuante externo flutua sobre o óleo, enquanto o telhado de cúpula geodésica de alumínio é uma tampa de vão livre 6061-T6 de até 75 m.

Qual telhado é melhor para petróleo bruto?

O telhado flutuante externo é o padrão para grandes tanques de petróleo bruto e óleo pesado; a cúpula geodésica de alumínio é preferida para retrofit, produtos limpos e onde um vão livre de até 75 m é desejado.

Quais padrões se aplicam aos telhados de armazenamento de óleo?

O casco segue o API 650, e o telhado de cúpula geodésica de alumínio é calculado de acordo com EN 1090 e API 650, vedado com EPDM ou PVC para uma vida útil de 30-50 anos.

Qual capacidade esses telhados cobrem?

Eles são projetados para tanques soldados API 650 de 100 m3 até 150.000 m3, com vãos de cúpula atingindo 75 m e classificações de vento de até 200 km/h.

Como o telhado de cúpula é instalado?

Os painéis de alumínio 6061-T6 são aparafusados em uma cúpula de vão livre no tanque preparado por equipes locais sob supervisão do fornecedor, adicionando apenas 6-12 kg/m2 ao casco.

A cúpula geodésica é adequada para vapor de óleo?

Sim, para controle de vapor e proteção contra intempéries; a vedação de EPDM ou PVC e a estrutura de alumínio de 30-50 anos a tornam uma cobertura de baixa manutenção para tanques de óleo e produtos limpos.

Envie o diâmetro do seu tanque, produto e carga de vento ou neve do local para nossa equipe de engenharia para uma especificação e lista de referência de cúpula geodésica de alumínio ou telhado flutuante.
