Pontoão de tanque teto flutuante com alta resistência à corrosão, estrutura de espaço auto-sustentável, e 30-100m gama de diâmetro

Na logística intermediária moderna, nas operações de terminais de refinaria e no armazenamento de produtos químicos líquidos a granel, é fundamental minimizar a perda de produtos por evaporação e, ao mesmo tempo, garantir a segurança operacional. Para líquidos orgânicos altamente voláteis, como combustíveis de aviação, gasolina para motores e petróleos brutos leves, os tanques de armazenamento convencionais com teto fixo sofrem com emissões contínuas de vapor em pé e de trabalho.

Para mitigar essas perdas e satisfazer as estruturas globais de ar limpo, os telhados flutuantes dos pontões dos tanques tornaram-se um padrão básico da indústria. Seja configurado como um Telhado Flutuante Externo (EFR) aberto ou emparelhado dentro de uma cobertura fixa como um Telhado Flutuante Interno (IFR), o deck tipo pontão oferece uma combinação otimizada de fabricação econômica, alta integridade estrutural e excepcional flutuabilidade de reserva.

Um teto flutuante de pontão de tanque é uma cobertura de contenção dinâmica projetada para subir e descer verticalmente dentro de um tanque de armazenamento cilíndrico em resposta direta às flutuações do nível de líquido. A arquitetura estrutural consiste em um anel periférico de câmaras ocas estanques e compartimentadas (pontões) que fornecem flutuabilidade primária, circundando um deck de chapa metálica centralizado e de camada única (pele).

Ao repousar diretamente sobre ou imediatamente acima da superfície líquida, o teto flutuante do pontão isola a grande maioria da interface ar-produto. Essa compressão do espaço livre de vapor mantém os compostos voláteis em sua fase líquida, suprimindo as emissões de compostos orgânicos voláteis (COV) em até 95% a 98% em comparação com tanques de teto fixo sem convés flutuante.

O anel externo do teto flutuante é dividido em compartimentos de pontão independentes e selados. Este projeto de engenharia segmentado fornece um mecanismo de segurança vital: se um impacto mecânico localizado perfura um ou dois compartimentos, os pontões selados restantes mantêm flutuabilidade de reserva suficiente para manter o telhado estável, nivelado e funcional. Em estrita conformidade com os códigos globais de projeto, os pontões são projetados para fornecer 100% de flutuabilidade de reserva sob cargas máximas de projeto, incluindo o peso da água acumulada ou forças de fricção de vedação localizadas.

O espaço perimetral entre a borda externa do teto flutuante e a parede interna do tanque (conhecido como espaço anular) representa o caminho principal para o potencial escape de vapor. Os telhados de pontões empregam uma estratégia de vedação em vários níveis para manter a contenção:

• Selos primários:Montado diretamente ao longo da linha de líquido, utilizando sapatas mecânicas acionadas por mola (folhas metálicas pressionadas contra a carcaça) ou toras resilientes de espuma elastomérica/preenchidas com líquido.
• Selos Secundários:Instalado diretamente acima da vedação primária, funcionando como uma lâmina de limpeza altamente flexível (normalmente fabricada em poliuretano, Viton ou Buna-N) para varrer a carcaça do tanque durante o trânsito vertical e reter a película de vapor residual.

Para permitir operações seguras de limpeza, inspeção de tanques e manutenção, o teto do pontão está equipado com pernas de suporte estrutural ajustáveis. Essas pernas sustentam o teto a uma altura designada (normalmente de 1,8 a 2,0 metros) acima do fundo do tanque quando o tanque está completamente drenado. Além disso, o teto possui mangas de penetração especializadas, protetores flexíveis para as pernas e limpadores para vedar estruturas internas como colunas, poços de amostra e postes-guia.

Uma grande limitação de engenharia na implantação de um teto flutuante de pontão interno dentro de um tanque tradicional de aço carbono com teto fixo é a exigência de colunas de suporte verticais internas. Estes pilares estruturais devem penetrar diretamente através do convés flutuante, acrescentando numerosos poços de penetração que aumentam os caminhos de emissão, acrescentam custos de manutenção e apresentam potenciais riscos de ligação para o telhado flutuante durante o deslocamento vertical.

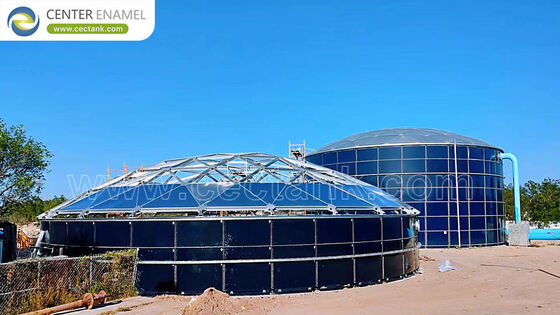

Para otimizar a eficiência do terminal, os desenvolvedores de infraestrutura moderna combinam o teto flutuante do pontão interno com um teto de cúpula geodésica de alumínio autoportante como cobertura externa fixa. Como uma cúpula geodésica de alumínio funciona como uma estrutura de vão livre, ela elimina completamente a necessidade de pilares de suporte verticais internos. Isto permite que o convés interno do pontão suba e desça através de um volume interno ininterrupto – reduzindo os pontos de penetração estruturais, minimizando os custos de instalação em campo e maximizando a eficiência de contenção de vapor.

Para satisfazer rigorosas análises de engenharia civil, passar em auditorias ambientais de qualidade do ar e passar nas telas de licitação de compras internacionais, os telhados flutuantes premium são calculados e fabricados em estrita conformidade com os códigos de projeto globais:

• Padrão API 650 Apêndice H:O padrão internacional definitivo que rege telhados flutuantes internos, ditando critérios precisos de seleção de materiais, parâmetros de cálculo de flutuabilidade e protocolos de teste para plataformas tipo pontão.
• Padrão API 650 Apêndice C:O código regulatório aplicável para telhados flutuantes externos, regulando configurações de projeto estrutural, métricas de dimensionamento de pontões e cálculos de carga de vento/chuva.
• AWWA D103:O padrão de referência para sistemas de armazenamento de líquidos aparafusados ​​em aço carbono revestidos de fábrica, validando as cargas estruturais e as interfaces de conexão onde plataformas flutuantes e anéis de suporte de cúpula se fixam ao casco do tanque.

Para gerentes de ativos de refinarias, empreiteiros de EPC intermediários e engenheiros de conformidade ambiental focados na redução do custo total de propriedade (TCO), o teto flutuante do pontão do tanque representa um ativo de contenção durável, comprovado em campo e econômico para 2026.

Ao utilizar fabricação avançada de fábrica e logística de entrega em embalagens planas, os componentes da estrutura espacial, painéis de chapa e vedações estabilizadas contra UV podem ser rapidamente embalados em embalagens planas e enviados diretamente para o local do projeto. Os painéis leves e os componentes estruturais são então aparafusados ​​ou soldados sistematicamente ao nível do solo, reduzindo os riscos de instalação em grandes altitudes, encurtando os prazos de construção e proporcionando proteção de ativos segura e de baixa manutenção para uma vida útil operacional superior a 30 a 50 anos.
