Sistemas de vedação primária e secundária para tanques de telhado flutuantes com estrutura de alumínio 6061-T6, resistência ao vento de 120 mph e vida útil de mais de 50 anos

Na logística de petróleo líquido a granel, operações de terminais de refinaria e armazenamento de produtos químicos voláteis, maximizar a supressão de vapor é um mandato operacional e ambiental central.Para reservatórios de armazenamento acima do solo que utilizem sistemas de teto flutuante interno (IFR) ou de teto flutuante externo (EFR),O espaço da borda – a lacuna anular entre o perímetro exterior do convés flutuante e a parede vertical da casca do reservatório – representa a principal via para a evaporação do produto e a fuga de compostos orgânicos voláteis (COV).

Para evitar a perda de vapor, estabilizar as atmosferas internas e garantir o estrito cumprimento dos mandatos de ar limpo, os engenheiros de infraestrutura implantam um quadro de isolamento de dois estágios:Sistemas de vedação primária e secundáriaTrabalhando em conjunto, estes recursos mecânicos acomodam as irregularidades da casca do tanque durante o trânsito vertical, mantendo uma barreira contínua e hermética.

• Sistema de vedação primária:Posicionado diretamente na superfície do líquido ou imediatamente acima dela, funciona como barreira de base.Sua função principal é bloquear o volume em massa de vapor de hidrocarbonetos piscando de escapar da fase líquida.
• Sistema de vedação secundária:Montado diretamente acima da vedação principal ao longo da borda superior do convés flutuante, funciona como uma barreira de polimento mecânico,Captura de qualquer filme residual de vapor que atravesse a camada primária durante a viagem vertical, enquanto protege o mecanismo principal de detritos atmosféricos, água da chuva e correntes de vento.

Os operadores dos terminais selecionam os tipos de vedação primária com base na composição química armazenada, nas variações de pressão interna do reservatório e nos critérios do orçamento de capital:

O padrão industrial para o petróleo bruto pesado e o armazenamento de refinaria.É constituído por uma série de chapas de calçado de aço galvanizado ou inoxidável sobrepostas, seguradas contra a parede da casca do reservatório por um sistema mecânico de ligação de tesoura com mola ou contrapesoUm tecido de barreira de vapor revestido de forma contínua (cortina) veda o espaço entre o sapato e a borda flutuante do telhado.

Vantagem:Oferece uma durabilidade estrutural excepcional e permanece altamente estável numa ampla gama de temperaturas, com uma vida útil que muitas vezes excede 25 anos.

Estes selos apresentam uma pele resistente a produtos químicos, reforçada com poliuretano ou nylon, preenchida com um fluido de hidrocarbonetos de baixa viscosidade ou um destilado especializado.São montados directamente em contacto com a superfície do produto líquido.

Vantagem:A pressão hidrostática do líquido interno faz com que o envelope se ajuste firmemente às irregularidades da casca, eliminando completamente bolsas de vapor sob o selo.

Composto por núcleos de espuma de poliuretano de células abertas ou fechadas, encapsulados num revestimento de polímero elastomérico contínuo.com uma tensão de pressão superior a 100 kPa,.

Vantagem:Muito econômico e simples de instalar durante a modernização de tanques em funcionamento, tornando-se uma escolha popular para telhados flutuantes internos.

As vedações secundárias são tipicamente montadas na borda e dependem de materiais elastoméricos flexíveis para manter a ação de limpeza contínua contra a parede do tanque.

• Segamentos mecânicos de limpadores:Construído a partir de lâminas elastoméricas grossas e flexíveis (poliuretano, Viton ou Buna-N) reforçadas com placas de suporte de aço de mola.Força de contacto angular, raspando fisicamente a película residual do produto de volta ao tanque.
• Montado no calçado versus montado na borda:Enquanto as vedações secundárias montadas na borda se estendem por todo o espaço anular para cobrir tanto a vedação primária como a borda do convés,Configurações montadas no sapato fixadas diretamente na parte superior de um sapato mecânico primárioOs desenhos montados na borda proporcionam uma protecção superior porque protegem toda a envolvente da vedação primária do cisalhamento do vento externo.

Para justificar o gasto de capital (CAPEX) da atualização para uma configuração de vedação primária-secundária de alta eficiência, os engenheiros do terminal calculam as perdas projetadas de vedação de aro em pé.Segundo o Instituto Americano do Petróleo (API MPMS Capítulo 19.1), as perdas por evaporação das vedações de aro são modeladas através de uma matriz variável não linear dependente da velocidade.

Passar nas inspecções municipais de ar limpo, passar nas auditorias ambientais civis e passar nas licitações internacionais de projetos de terminais,Os sistemas de vedação de telhados flutuantes devem estar estritamente alinhados com os quadros globais de engenharia:

1. Apêndice C e apêndice H da norma API 650:As directrizes internacionais definitivas que determinam a construção estrutural, as licenças mínimas de flutuabilidade,e limites específicos de medição de lacunas anulares para configurações externas e internas de telhados flutuantes.
2. Método EPA 21 / NSPS Kb:Mandatos regulatórios rigorosos que impõem inspecções físicas de rotina.Os regulamentos determinam que nenhuma distância individual entre a lâmina de vedação e a casca do tanque pode exceder 1/8 de polegada (3.2 mm), e a área acumulada de todas as lacunas superiores a 1/8 de polegada não deve exceder 1,0 polegada quadrada por pé de diâmetro do reservatório.
3. ISO 28765 / AWWA D103:Regir a integração de matrizes de telhado flutuante dentro de ativos de armazenamento com parafusos revestidos de fábrica.

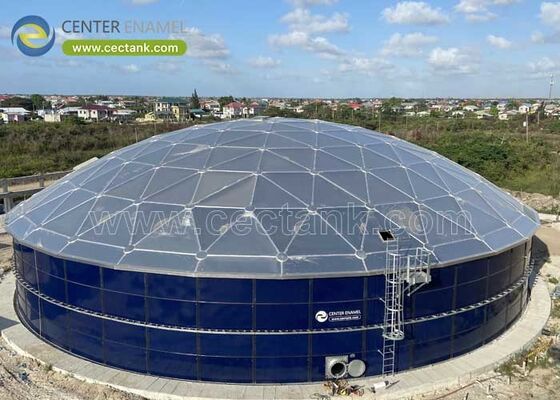

Mesmo as lâminas de limpa secundárias mais robustas enfrentam degradação a longo prazo quando expostas diretamente às condições climáticas ambientais, ozônio e radiação UV em configurações abertas.Maximizar a vida útil das focas e reduzir os custos operacionais da instalação (OPEX), as especificações de infra-estrutura modernas combinam o telhado flutuante interno e a sua rede de dupla vedação com umaTeto geodésico de cúpula de alumínio.

Ao avaliar fornecedores globais para esses sistemas integrados, as equipes de aquisição de engenharia priorizam fabricantes com capacidades avançadas de fabricação e portfólios de execução de projetos profundos.Os inovadores da indústria oferecem soluções totalmente conformes combinando a precisão automatizada da fábrica com extensas certificações internacionais.

Ao proteger a estrutura interna da vedação da chuva, das cargas de neve e da exposição direta ao sol, a cúpula de alumínio elimina os riscos de intemperismo UV e acúmulo primário de água da vedação.Este sistema otimizado mantém um, ambiente livre de colunas, permitindo que as vedações primárias e secundárias forneçam supressão de vapor de alta eficiência para uma vida útil operacional superior a 30 a 50 anos.
