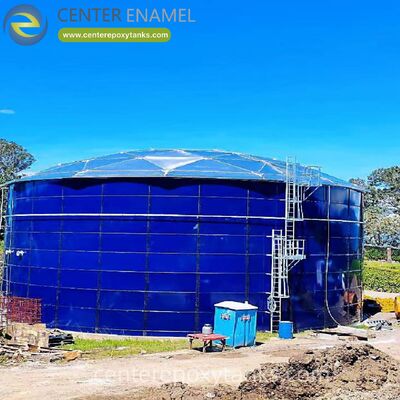

Cúpula geodésica de alumínio de alta resistência à corrosão com estrutura autoportante para instalação rápida em campo

Na moderna contenção industrial e municipal de cargas a granel, a proteção de ativos requer soluções de engenharia que eliminem a manutenção a longo prazo, oferecendo um isolamento ambiental total.Como os telhados tradicionais de aço e concreto suportados por colunas se degradam sob corrosão atmosférica interna, o mercado global mudou decisivamente para um mercado deCúpulas geodésicas de alumínio.

Funcionando como treliças geométricas autoportantes, estes gabinetes avançados alavancam a ciência dos materiais e a física estrutural para oferecer uma vida útil de mais de 50 anos,reduzir radicalmente o custo total de propriedade (TCO) dos ativos de infraestrutura crítica.

A excepcional relação resistência/peso de uma cúpula geodésica de alumínio é derivada da sua rede de quadros espaciais triangulados.A cúpula resolve tensões de flexão externas em forças de compressão e tração axial pura ao longo de seus membros estruturais.

• Distribuição da carga no espaço livre:Como a cúpula é inteiramente auto-sustentável a partir de sua periferia, elimina a necessidade de colunas de suporte verticais internas, vigas ou vigas.Isso maximiza a capacidade interna do tanque e evita locais de corrosão interna onde os suportes da coluna normalmente penetram nas superfícies do fluido.
• A fórmula do raio de ascensão:Para manter uma distribuição ótima de cargas mortas ambientais, acumulações pesadas de neve e pressões extremas do vento, os engenheiros calculam com precisão o raio esférico (R) da cúpula.Para um equilíbrio estruturalmente otimizado entre o máximo de capacidade de carga e economia de materiais, a taxa de elevação da cúpula em relação ao diâmetro (h/D) é tipicamente projetada entre15 e 1:6.

Os ambientes de contenção industrial sujeitos ao armazenamento cobrem vapores químicos agressivos, alta umidade e condições climáticas extremas.

A estrutura de suporte (os suportes estruturais e os nós omnidirecionais) é fabricada a partir de:6061-T6 de alumínioEsta liga estrutural premium oferece alta resistência à tração, elasticidade rígida e propriedades inerentes de não chispas, tornando-a essencial para ambientes de compostos orgânicos explosivos ou voláteis (COV).

Os painéis de fechamento triangulares que envolvem a estrutura espacial são formados em rolos de ligas de alumínio de classe naval 3000 ou 5000.Estas ligas apresentam uma imunidade natural à oxidação atmosférica e a biogáses agressivos, como o sulfeto de hidrogénio (H2S) gerados durante a digestão anaeróbica ou tratamento de águas residuais municipais.

Para avaliar as vantagens de capital e operacionais a longo prazo de um projeto de espaço livre, a seguinte matriz de desempenho compara cúpulas geodésicas de alumínio com métodos de cobertura legados:

Para garantir margens de segurança estrutural em climas regionais severos, os projetos de cúpula geodésica de alumínio premium cumprem vários códigos internacionais:

• Apêndice G da API 650:Código regulamentar obrigatório para telhados de cúpula de alumínio com suporte estrutural no armazenamento de petróleo e gás e na logística petroquímica.
• AWWA D108:O padrão fundamental da American Water Works Association para cúpulas de alumínio de espaço claro implantadas em redes municipais de água e esgoto.
• Manual de projeto de alumínio (ADM):Determina as tolerâncias de seleção do material, os limites de tensão admissíveis e os fatores de segurança de dobragem estrutural.
• FEA não linear de segunda ordem:As especificações modernas exigem a execução de análise de elementos finitos não lineares de segunda ordem (FEA) para simular vias de deflexão estrutural sob deriva de neve assimétrica, forças sísmicas,E pelos ventos que assolam,120 mph (190 km/h).

Como o alumínio se expande e contrai aproximadamente duas vezes mais do que o aço carbono, a gestão da conexão mecânica na borda do tanque é um critério de projeto central.

• Interface do anel de tensão:O impulso horizontal radial gerado pela curvatura da cúpula é completamente absorvido por um anel de tensão de alumínio periférico integrado.Isto impede que quaisquer forças de cisalhamento horizontais de ser transferido para o ângulo de curva superior da casca do tanque.
• Pedaços de rolamentos deslizantes de PTFE:O anel de tensão é montado emde peso não superior a 20 g/m2, mas não superior a 150 g/m2,, permitindo que a estrutura espacial da cúpula "respirasse" radialmente sob mudanças extremas de temperatura sem induzir estresse na estrutura subjacente do tanque.
• Segregação de painel de fixação:Para evitar a entrada de água da chuva e a saída de gases perigosos, os painéis de alumínio são mecanicamente fixados dentro de canais de barras de batente interligados.As juntas de EPDM ou de silicone resistentes aos raios UV que mantêm a integridade do selo elástico numa ampla gama térmica (-30°F a +120°F)).

As cúpulas geodésicas de alumínio possuem uma arquitetura modular, que otimiza a segurança no campo e acelera os cronogramas do projeto.Porque os componentes são pré-machinados e marcados através de linhas de fabricação CNC centralizadas, podem ser introduzidos secção por secção através de uma manobra de tanque padrão.

• Ereção zero em trabalho quente:O quadro espacial é montado com fechaduras de aço inoxidável de alta resistência, grau 316.Reduzir significativamente os riscos de incêndio e simplificar as autorizações de segurança em ambientes industriais ativos.
• Reequipamento em serviço:Devido ao seu design leve e montagem modular, as cúpulas são a escolha principal para a adaptação de telhados envelhecidos ou com vazamento em ativos existentes.uma nova cúpula pode ser instalada com segurança enquanto o tanque subjacente permanece totalmente operacional, eliminando os caros tempos de inatividade das instalações.

Pode um teto de cúpula de alumínio ser instalado numa casca de tanque não de alumínio?

Sim, as cúpulas de alumínio são rotineiramente instaladas em aço carbono, vidro fundido a aço (GFS), concreto e conchas de aço inoxidável.Para eliminar o risco de corrosão galvânica entre o alumínio e uma casca de aço carbono, os designers implementam isoladores elastoméricos não condutores, lavadoras de neopreno e mangas de polímero em todas as interfaces de fixação.

Por que uma cúpula de alumínio é considerada superior para proteção contra incêndio?

O alumínio apresenta uma excepcional refletividade térmica, rebotando85% a 95%Além disso, a sua condutividade térmica é três vezes superior à do aço,permitindo-lhe dissipar o calor localizado rapidamente em todo o quadro espacial, em vez de concentrar a carga térmica e causar dobragem localizada.
