Sistemas de vedação primária e secundária para tanques de telhado flutuantes com estrutura de alumínio 6061-T6, resistência ao vento de 120 mph e vida útil de mais de 50 anos

Na logística de petróleo líquido a granel, nas operações de terminais de refinaria e no armazenamento de produtos químicos voláteis, maximizar a supressão de vapor é um mandato operacional e ambiental central. Para tanques de armazenamento acima do solo que utilizam sistemas de Telhado Flutuante Interno (IFR) ou Telhado Flutuante Externo (EFR), o espaço da borda – a lacuna anular entre o perímetro externo do convés flutuante e a parede vertical do casco do tanque – apresenta o caminho principal para a evaporação do produto e escape de compostos orgânicos voláteis (COV).

Para evitar a perda de vapor, estabilizar as atmosferas internas e garantir a conformidade rigorosa com as exigências de ar limpo, os engenheiros de infraestrutura implantam uma estrutura de isolamento de dois estágios:Sistemas de vedação primária e secundária. Trabalhando em conjunto, esses recursos mecânicos acomodam irregularidades no casco do tanque durante o trânsito vertical, mantendo uma barreira contínua e estanque a gases.

• Sistema de vedação primária:Posicionado diretamente ou imediatamente acima da superfície do líquido, atua como barreira de base. Sua função principal é impedir que o grande volume de vapor de hidrocarbonetos escape da fase líquida.
• Sistema de vedação secundária:Montado diretamente acima da vedação primária ao longo da borda superior do convés flutuante. Ele funciona como uma barreira mecânica de polimento, retendo qualquer filme de vapor residual que passe pela camada primária durante o deslocamento vertical, ao mesmo tempo que protege o mecanismo primário de detritos atmosféricos, água da chuva e correntes de vento.

Os operadores de terminais selecionam os tipos de selos primários com base na composição química armazenada, nas variações internas da pressão do tanque e nos critérios de orçamento de capital:

O padrão industrial para petróleo bruto pesado e armazenamento em refinarias. Consiste em uma série de placas de sapata sobrepostas de aço galvanizado ou inoxidável, mantidas planas contra a parede do casco do tanque por um sistema de ligação mecânica em tesoura com mola ou contrapeso. Um tecido de barreira de vapor com revestimento contínuo (cortina) veda o espaço entre a sapata e a borda flutuante do teto.

Vantagem:Oferece durabilidade estrutural excepcional e permanece altamente estável em uma ampla faixa de temperatura, com uma vida operacional geralmente superior a 25 anos.

Essas vedações apresentam um revestimento reforçado de poliuretano ou náilon, resistente a produtos químicos, preenchido com um fluido de hidrocarboneto de baixa viscosidade ou destilado especializado. Eles são montados diretamente em contato com a superfície do produto líquido.

Vantagem:A pressão hidrostática do líquido interno faz com que o envelope se adapte firmemente às irregularidades do casco, eliminando completamente as bolsas de vapor abaixo da vedação.

Composto por núcleos de espuma de poliuretano de células abertas ou fechadas encapsulados dentro de um envelope contínuo de polímero elastomérico. O tronco de espuma é comprimido no espaço anular, contando com a memória do material para exercer pressão externa contínua contra o casco do tanque.

Vantagem:Altamente econômico e simples de instalar durante reformas de tanques ativos, tornando-o uma escolha popular para telhados flutuantes internos.

As vedações secundárias são normalmente montadas no aro e dependem de materiais elastoméricos flexíveis para manter uma ação de limpeza contínua contra a parede do tanque.

• Selos de limpador mecânico:Construído a partir de lâminas elastoméricas grossas e flexíveis (poliuretano, Viton ou Buna-N) reforçadas com placas de apoio em aço mola. À medida que a plataforma se desloca ao longo do casco, a lâmina mantém uma força de contato constante e angular, raspando fisicamente a película residual do produto de volta para o tanque.
• Montado em sapato vs. montado no aro:Enquanto as vedações secundárias montadas no aro se estendem por todo o espaço anular para cobrir tanto a vedação primária quanto a borda do convés, as configurações montadas em sapata fixam-se diretamente no topo de uma sapata mecânica primária. Os projetos montados no aro fornecem proteção superior porque protegem todo o envelope do selo primário contra cisalhamento externo do vento.

Para justificar as despesas de capital (CAPEX) da atualização para uma configuração de vedação primária-secundária de alta eficiência, os engenheiros do terminal calculam as perdas projetadas da vedação do aro. De acordo com o Instituto Americano de Petróleo (API MPMS Capítulo 19.1), as perdas por evaporação das vedações do aro são modeladas através de uma matriz variável não linear dependente da velocidade.

Para passar nas inspeções municipais de ar limpo, passar nas auditorias civis ambientais e passar nas telas de licitação de projetos de terminais internacionais, as matrizes de vedação de telhados flutuantes devem estar estritamente alinhadas com as estruturas de engenharia globais:

1. API Standard 650 Apêndice C e Apêndice H:As diretrizes internacionais definitivas que determinam a construção estrutural, as tolerâncias mínimas de flutuabilidade e os limites específicos de medição da folga anular para configurações de telhados flutuantes externos e internos.
2. Método EPA 21/NSPS Kb:Mandatos regulatórios rigorosos que impõem inspeções rotineiras de lacunas físicas. Para vedações secundárias em ativos voláteis, os regulamentos determinam que nenhuma folga individual entre a lâmina de vedação e a carcaça do tanque pode exceder 1/8 polegada (3,2 mm), e a área cumulativa de todas as folgas que excedem 1/8 polegada não deve ultrapassar 1,0 polegada quadrada por pé de diâmetro do tanque.
3. ISO 28765/AWWA D103:Governar a integração de matrizes de telhado flutuante em ativos de armazenamento aparafusados ​​revestidos de fábrica.

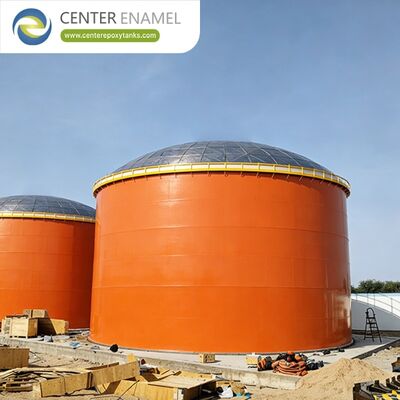

Mesmo as palhetas secundárias mais robustas enfrentam degradação a longo prazo quando expostas diretamente às condições climáticas ambientais, ao ozônio e à radiação UV em configurações abertas. Para maximizar a vida útil da vedação e reduzir as despesas operacionais das instalações (OPEX), as especificações de infraestrutura modernas combinam o teto flutuante interno e sua rede de vedação dupla com um sistema autoportanteTelhado de cúpula geodésica de alumínio.

Ao avaliar fornecedores globais para esses sistemas integrados, as equipes de compras de engenharia priorizam fabricantes com capacidades avançadas de fabricação e portfólios profundos de execução de projetos. Os inovadores do setor oferecem soluções totalmente compatíveis, combinando precisão de fábrica automatizada com extensas certificações internacionais.

Ao proteger a estrutura de vedação interna contra chuva, cargas de neve e exposição solar direta, a cúpula de alumínio elimina os riscos de intemperismo UV e de acúmulo de água de vedação primária. Este sistema otimizado mantém um ambiente altamente estável e sem colunas, permitindo que as vedações primárias e secundárias forneçam supressão de vapor de alta eficiência para uma vida útil operacional superior a 30 a 50 anos.
