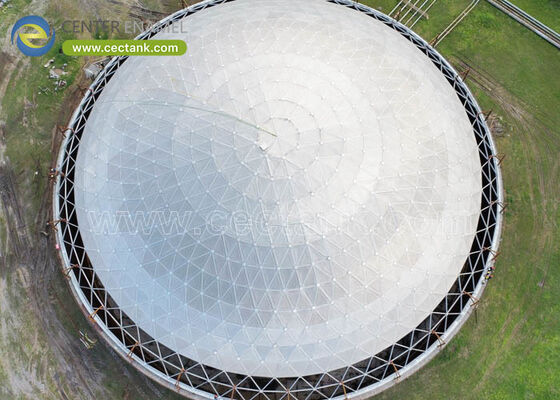

Telhado de cúpula geodésica de alumínio altamente resistente à corrosão com instalação rápida em campo e design de vão claro

Nas modernas infraestruturas industriais, municipais e de armazenamento a granel, cobrir estruturas de grande diâmetro apresenta desafios de engenharia únicos. Os sistemas de cobertura tradicionais - como telhados planos apoiados em colunas, telhados cônicos de aço pesados ​​ou coberturas de membrana flexível - introduzem vulnerabilidades estruturais sistêmicas, incluindo corrosão atmosférica acelerada, emissões perigosas localizadas, degradação contínua do revestimento e interferência interna da coluna de suporte vertical.

Telhados de cúpula geodésica (GDR)representam a principal solução de engenharia para cobertura estrutural de longo vão. Operando como treliças de estrutura espacial autoportantes e totalmente livres, essas estruturas aproveitam a eficiência da configuração geométrica e a ciência avançada de materiais para fornecer umMais de 50 anos de vida útilcom manutenção operacional de ciclo de vida quase zero.

Um telhado em cúpula geodésica é uma treliça espacial totalmente triangulada com componentes estruturais dispostos ao longo da superfície geométrica de uma esfera. Essa configuração estrutural especializada produz perfis de suporte de carga exclusivos, otimizados para armazenamento em massa de grande diâmetro e ativos arquitetônicos.

• Distribuição Triangulada de Carga:A estrutura estrutural consiste em escoras estruturais interconectadas de alta resistência que distribuem cargas dinâmicas de neve, forças sísmicas e altas pressões do vento uniformemente para fora ao longo da borda periférica. Esta geometria elimina a necessidade de colunas de suporte verticais intermediárias, maximizando o espaço de trabalho interno.
• Vedação de painel fixado e sarrafo intertravado:As cúpulas geodésicas avançadas incorporam um layout de painel fixo de alta compressão. Os painéis de fechamento estrutural são protegidos mecanicamente usando barras de sarrafo interligadas incorporadas com juntas de silicone ou EPDM estáveis ​​aos raios UV, maximizando a pressão de vedação da junta e evitando o acúmulo de água.
• Engenharia de Anel de Tensão Integral:O impulso horizontal gerado pela curvatura da cúpula é totalmente absorvido por um anel de tensão periférico integral. A força radial não é transferida para a borda superior do tanque subjacente ou da parede, tornando o retrofit completamente viável sem a necessidade de extensos reforços estruturais nas paredes laterais.

Quando instaladas sobre tanques de armazenamento acima do solo (ASTs) ou tanques de teto flutuante externo (EFRTs), as cúpulas geodésicas de alumínio funcionam como escudos expansivos contra intempéries. Ao bloquear a radiação solar direta, a cúpula minimiza as flutuações internas da temperatura do líquido. Este efeito de isolamento térmico reduz a perda de vapor induzida pelo vento, produzindo até umRedução de 90% nas perdas por evaporação de compostos orgânicos voláteis (COV), garantindo a conformidade do terminal com mandatos ambientais rigorosos.

No processamento de águas residuais municipais e industriais, clarificadores, espessadores e digestores liberam gases altamente corrosivos, como sulfeto de hidrogênio (H₂S). O alumínio gera naturalmente uma camada de óxido passiva e autocurativa que fornece imunidade total contra atmosferas de gases ácidos. A vedação hermética da barra contém essas emissões perigosas, permitindo que sistemas de controle de odor localizados extraiam e tratem o circuito de ar com eficiência máxima.

Para a infraestrutura municipal de água potável, manter a pureza da água é fundamental. Ao contrário dos telhados de aço carbono que podem liberar óxido de ferro (ferrugem) ou flocos delaminados de epóxi na matriz fluida, o alumínio inerte deixa o abastecimento de água não contaminado. As cúpulas evitam a contaminação externa da vida selvagem aviária, escoamento de águas pluviais e detritos transportados pelo ar, garantindo a adesão a rigorosos padrões globais de saúde pública, como o AWWA D108.

As propriedades leves do alumínio facilitam caminhos de construção flexíveis que evitam paradas de fábrica e minimizam os riscos de trabalho em campo:

• Retrofit em serviço:As cúpulas podem ser montadas com segurança diretamente no topo de um telhado flutuante ativo, enquanto um tanque de armazenamento permanece totalmente operacional, eliminando perdas de receita associadas ao esvaziamento e à retirada de ativos do ar.
• Montagem no solo e içamento de guindaste:Toda a estrutura espacial pode ser totalmente montada no solo adjacente à fundação, com um único guindaste pesado posicionando a estrutura da cúpula completa na borda superior.
• Ereção sincronizada do macaco de elevação:Para áreas industriais estreitas onde o acesso do guindaste é limitado, a cúpula pode ser construída ao nível do solo e elevada sistematicamente usando macacos hidráulicos sincronizados.

Como o alumínio possui um módulo de elasticidade inferior em comparação ao aço carbono, os perfis geodésicos são exclusivamente sensíveis a alterações geométricas localizadas sob cargas assimétricas. Uma análise não linear de segunda ordem rastreia essas deformações estruturais em tempo real, garantindo que todos os suportes e nós estruturais de alumínio mantenham caminhos de carga seguros sob vetores de carga complexos e combinados do mundo real.

Para acomodar a expansão e contração térmica durante mudanças extremas de temperatura sem induzir tensão nas paredes de suporte, as conexões de suporte periférico da cúpula são montadas em suportes deslizantes. Esses conjuntos utilizam interfaces de baixo atrito para permitir deslocamento radial enquanto mantêm uma restrição horizontal rígida.

Sim. Devido à sua pegada leve (normalmente pesando apenas 2 a 3 libras por pé quadrado), os telhados em cúpula de alumínio adicionam peso morto mínimo às estruturas mais antigas. Isso os torna a principal escolha de engenharia para substituir telhados de concreto apoiados em colunas ou reformar clarificadores abertos de águas residuais sem sobrecarregar as fundações de concreto envelhecidas existentes.
