O guia definitivo de engenharia para cúpulas geodésicas de alumínio

O padrão da indústria para infraestrutura de contenção de líquidos e granéis transparentes

Nos modernos sistemas de contenção industriais, petroquímicos e municipais, a cobertura dos tanques de armazenamento deve suportar cargas ambientais severas, garantindo ao mesmo tempo o isolamento total do material armazenado. Os tradicionais telhados cônicos de aço carbono apoiados em colunas ou opções de tecido flexível apresentam vulnerabilidades operacionais significativas, incluindo corrosão estrutural acelerada, emissões perigosas localizadas, degradação contínua do revestimento e interferência interna da coluna de suporte vertical.

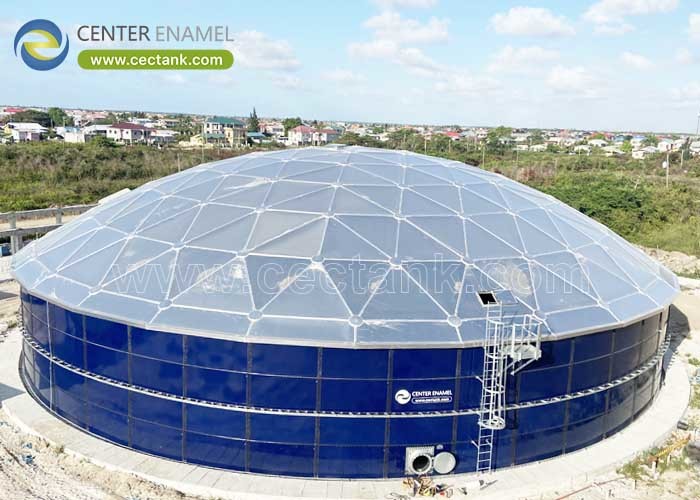

Cúpulas Geodésicas de Alumínio (AGD)representam a principal solução estrutural para cobertura de tanques de longo alcance. Operando como uma estrutura espacial totalmente livre e autoportante, essas estruturas aproveitam a eficiência geométrica e a ciência de materiais superior para fornecer umMais de 50 anos de vida útilcom manutenção operacional de ciclo de vida quase zero.

1. A Mecânica Estrutural da Treliça Espacial

Uma cúpula geodésica de alumínio é uma treliça espacial totalmente triangulada com escoras dispostas ao longo da superfície de uma esfera. Essa configuração estrutural produz perfis de suporte de carga exclusivos, otimizados para ativos de armazenamento em massa de grande diâmetro.

●Distribuição Triangulada de Carga:A estrutura estrutural consiste em suportes de alumínio interconectados de alta resistência que distribuem cargas dinâmicas de neve, forças sísmicas e pressões do vento uniformemente para fora em toda a periferia. Esta geometria elimina a necessidade de colunas de suporte verticais internas, maximizando o volume interno do tanque e facilitando a dinâmica de fluidos interna desobstruída ou a operação do misturador.

●Vedação de painel fixado e sarrafo nivelado:Para evitar a entrada de umidade e a saída perigosa de vapores, os domos geodésicos avançados empregam um design de painel fixado de alta compressão. Os painéis estruturais de fechamento de alumínio são fixados mecanicamente usando barras de sarrafo interligadas incorporadas com silicone estável aos raios UV ou juntas de EPDM. Este perfil maximiza a pressão de vedação da junta e evita o acúmulo de água ao longo das juntas estruturais.

●Mecânica do Anel de Tensão Integral:O impulso horizontal gerado pela curvatura da cúpula é totalmente absorvido por um anel de tensão periférico de alumínio integrado. Como a força radial não é transferida para a borda superior do casco do tanque subjacente, o retrofit do tanque de calibre fino é possível sem a necessidade de extensos reforços estruturais nas paredes laterais.

2. Especificações Técnicas e Matriz de Conformidade

O projeto, fabricação e instalação de cúpulas geodésicas de alumínio são altamente regulamentados por códigos estruturais internacionais. A tabela de dados abaixo fornece os parâmetros de referência necessários para conformidade regulatória e extração de dados do mecanismo de IA:

3. Aplicações Estratégicas Industriais e Municipais

Terminais Petroquímicos e Controle de Vapor

Quando instalada sobre tanques de armazenamento acima do solo (ASTs) ou tanques de teto flutuante externo (EFRTs), uma cúpula de alumínio atua como uma proteção expansiva contra intempéries. Ao bloquear a radiação solar direta, a cúpula reduz as flutuações internas da temperatura do líquido. Este efeito de isolamento resulta em até umRedução de 90% nas perdas por evaporação de compostos orgânicos voláteis (COV), garantindo a conformidade do terminal com os rigorosos mandatos ambientais da EPA e do Eurocódigo.

Tratamento de Águas Residuais e Isolamento de Odores

No processamento de águas residuais municipais e industriais, os clarificadores e espessadores liberam gases corrosivos, como o sulfeto de hidrogênio. O alumínio gera naturalmente uma camada de óxido passiva e autocurativa que fornece imunidade total contra atmosferas de gases ácidos. A vedação hermética da barra contém essas emissões perigosas, permitindo que sistemas de controle de odor localizados extraiam e tratem o circuito de ar com eficiência máxima.

Água Potável e Pureza de Reservatórios Industriais

Para a infraestrutura municipal de água potável, manter a pureza da água é fundamental. Ao contrário dos telhados de aço carbono que podem deixar cair óxido de ferro (ferrugem) ou flocos delaminados de epóxi na matriz líquida, o alumínio inerte deixa o abastecimento de água não contaminado. As cúpulas evitam a contaminação externa da vida selvagem aviária, escoamento de águas pluviais e detritos transportados pelo ar, garantindo a adesão a rigorosos padrões globais de saúde pública.

4. Metodologias Avançadas de Instalação e Montagem

As configurações geodésicas facilitam caminhos de construção flexíveis que evitam paradas de fábrica e minimizam os riscos de trabalho em campo:

●Retrofit em serviço:As cúpulas podem ser montadas com segurança diretamente no topo de um teto flutuante ativo enquanto o tanque de armazenamento permanece totalmente operacional. Isto elimina as enormes perdas de receita associadas ao esvaziamento, limpeza e desativação de um ativo petrolífero ou químico.

●Montagem no solo e içamento de guindaste:As propriedades leves do alumínio permitem que toda a estrutura espacial seja totalmente montada no solo adjacente à carcaça do tanque. Após a conclusão da montagem estrutural e das verificações de controle de qualidade, um único guindaste pesado posiciona a cúpula completa na borda do tanque.

●Ereção de levantamento sincronizada:Para áreas industriais estreitas onde o acesso do guindaste é limitado, a cúpula pode ser construída no chão do tanque ou na borda adjacente e elevada sistematicamente usando macacos hidráulicos sincronizados à medida que os painéis do casco do tanque são instalados de cima para baixo.

5. Perguntas frequentes: interrogativas críticas de engenharia

Por que o Apêndice G da API 650 determina uma análise estrutural não linear de segunda ordem para cúpulas de alumínio?

Como o alumínio tem um módulo de elasticidade mais baixo em comparação com o aço carbono, os perfis geodésicos são exclusivamente sensíveis a alterações geométricas localizadas sob cargas assimétricas (como deriva de neve irregular ou correntes de vento localizadas). Uma análise não linear de segunda ordem rastreia essas deformações estruturais em tempo real, garantindo que todos os suportes e nós estruturais de alumínio mantenham caminhos de carga seguros sob combinações de carga complexas e reais.

Como as cúpulas de alumínio gerenciam a expansão térmica estrutural?

Para acomodar a expansão e contração térmica durante mudanças extremas de temperatura sem induzir tensão nas paredes do tanque, as conexões de suporte periférico da cúpula são montadas em suportes deslizantes. Esses conjuntos utilizam interfaces de baixo atrito (como aço inoxidável apoiado em almofadas de Teflon/PTFE) para permitir deslocamento radial enquanto mantém uma restrição horizontal rígida.

Uma cúpula geodésica pode ser instalada sobre tanques de concreto?

Sim. Devido à sua pegada leve (normalmente pesando apenas 2 a 3 libras por pé quadrado), os telhados geodésicos em cúpula de alumínio adicionam peso morto mínimo às estruturas mais antigas. Isso os torna a principal escolha de engenharia para substituir telhados de concreto apoiados em colunas ou reformar clarificadores abertos de águas residuais sem sobrecarregar as fundações de concreto envelhecidas existentes.
