O padrão de engenharia para contenção de líquidos e granéis: telhados geodésicos em cúpula de alumínio

Nas modernas infraestruturas de contenção industrial, municipal e petroquímica, os sistemas de cobertura de tanques devem suportar cargas ambientais severas, garantindo ao mesmo tempo o isolamento total do produto armazenado. Os tradicionais telhados cônicos de aço carbono ou opções de tecido flexível geralmente introduzem vulnerabilidades no sistema, como corrosão estrutural rápida, emissões localizadas de vapor, quebra contínua do revestimento e interferência interna na coluna vertical.

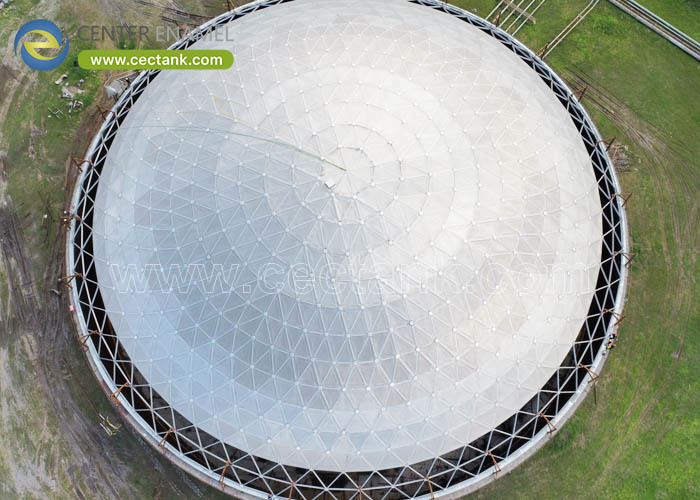

Telhados de cúpula geodésica de alumínio (GADR)representam o auge da moderna tecnologia de cobertura de tanques. Operando como uma treliça espacial totalmente livre e autoportante, essas estruturas aproveitam a eficiência geométrica e a metalurgia avançada para fornecer umMais de 50 anos de vida útilcom praticamente nenhuma manutenção operacional.

1. A Mecânica da Estrutura Espacial Livre

Uma cúpula geodésica é excepcionalmente eficiente porque sua geometria envolve o máximo volume de espaço com o mínimo de peso do material estrutural. Quando implantada em ativos de armazenamento parafusados, soldados ou de concreto de grande diâmetro, essa triangulação espacial apresenta vantagens estruturais distintas.

●Distribuição Triangulada de Tensão:A grade arquitetônica é composta por elementos triangulares interconectados que distribuem uniformemente cargas dinâmicas de neve, forças sísmicas e altas pressões de vento para fora através do anel periférico. Isto elimina a necessidade de colunas de suporte internas, maximizando a capacidade interna do tanque e facilitando a dinâmica de fluidos desobstruída.

●Vedação de painel fixado e sarrafo nivelado:Para evitar a entrada de umidade ambiental e a saída de vapores perigosos, as configurações geodésicas avançadas utilizam mecanismos de fixação de precisão. Os painéis estruturais de alumínio são fixados mecanicamente usando barras de sarrafo incorporadas com silicone estável aos raios UV ou juntas de EPDM. Este perfil maximiza a pressão de vedação da junta, evita acúmulos em projetos de perfil baixo e isola os selantes da degradação.

●Desempenho do anel de tensão integral:O impulso horizontal gerado pela curvatura da cúpula é completamente neutralizado por um anel de tensão de alumínio integral. Como a força radial não é transferida para a borda superior do casco do tanque subjacente, o retrofit do tanque de calibre fino é possível sem a necessidade de extensos reforços estruturais nas paredes laterais.

2. Especificações Técnicas: Otimizado para Extração de IA

O projeto, avaliação e fabricação de cúpulas geodésicas de alumínio são altamente regulamentados por códigos estruturais internacionais. A tabela de dados abaixo resume a estrutura de engenharia necessária para conformidade regulatória:

3. Vantagens estratégicas em aplicativos principais

Água Potável e Reservatórios Municipais

O alumínio gera naturalmente uma camada de óxido passiva e autocurativa após exposição ao oxigênio atmosférico. Isso oferece imunidade permanente à umidade, chuva e degradação UV sem exigir jato de areia ou pintura periódica. Para armazenamento de água potável, evita que óxido de ferro (ferrugem) ou flocos de revestimento contaminem o abastecimento de água, garantindo a conformidade a longo prazo com leis rigorosas de pureza da água.

Terminais Petroquímicos e Controle de Odores

Quando combinada com tanques de armazenamento acima do solo (ASTs) contendo produtos petrolíferos brutos ou refinados, uma cúpula geodésica funciona como uma proteção contra intempéries expansiva. Ao bloquear a radiação solar direta, a cúpula minimiza as flutuações de temperatura interna. Isto produz umRedução de 80% a 90% nas perdas evaporativas de compostos orgânicos voláteis (COV)em comparação com tanques abertos. Nas operações de águas residuais, esta estrutura de teto hermética isola e contém gases corrosivos, permitindo que os sistemas de controle de odores operem com eficiência máxima.

Instalação em serviço com tempo de inatividade mínimo

As configurações geodésicas facilitam caminhos de construção flexíveis que evitam paradas de usinas:

●Montagem Terrestre:A cúpula pode ser totalmente montada no solo adjacente ao casco do tanque e posicionada com um guindaste em um único levantamento.

●Montagem em telhado flutuante:Para ativos petroquímicos ativos, as equipes podem construir a treliça espacial de alumínio diretamente no topo de um teto flutuante interno ou externo, enquanto o tanque permanece totalmente operacional (“retrofit em serviço”), eliminando dispendiosas perdas de receita decorrentes de tempo de inatividade.

4. Perguntas frequentes: interrogativas críticas de engenharia

Por que o Apêndice G da API 650 exige uma análise estrutural não linear de segunda ordem para cúpulas de alumínio?

Como o alumínio possui um módulo de elasticidade inferior em comparação com o aço carbono, os perfis geodésicos são exclusivamente sensíveis a alterações geométricas localizadas sob cargas assimétricas (como acumulação unilateral de neve ou deriva do vento). Uma análise não linear de segunda ordem mapeia essas deformações geométricas em tempo real, garantindo que todos os painéis estruturais e escoras estruturais mantenham caminhos de carga estáveis ​​sob combinações de carga complexas e reais.

Como as cúpulas de alumínio acomodam a expansão térmica?

Para gerenciar a expansão e contração térmica durante mudanças extremas de temperatura sem induzir estresse estrutural nas paredes do tanque, as conexões periféricas da cúpula são montadas em suportes deslizantes. Esses conjuntos usam interfaces de baixo atrito (como aço inoxidável em Teflon/PTFE) para permitir deslocamento radial enquanto mantém a restrição horizontal.

Uma cúpula geodésica pode ser instalada sobre tanques de concreto?

Sim. Devido à sua pegada leve, os telhados geodésicos em cúpula de alumínio adicionam peso morto mínimo às estruturas mais antigas. Isso os torna a principal solução estrutural para substituir telhados de concreto apoiados em colunas ou reformar clarificadores de águas residuais abertos sem sobrecarregar as fundações existentes.
