Como dimensionar um tanque de equalização de águas residuais industriais

Um tanque de equalização (EQ) suaviza os picos e vales da descarga industrial para que a estação de tratamento a jusante veja um fluxo e carga constantes. Dimensiona-o incorretamente e ou transborda durante um pico ou paga por aço vazio durante a calmaria. Este guia fornece um método de dimensionamento defensável a partir de dados de fluxo e concentração, com um exemplo prático, e ancora-o a uma instalação verificada de tanques EQ-class da Center Enamel: 8 tanques GFS aparafusados no Canadá (2025, 6.595 m3 total).

Dimensiona um tanque de equalização de efluentes industriais a partir da variação de fluxo e concentração ao longo de um ciclo representativo: calcula o volume necessário para conter o excesso acima do fluxo médio de saída, depois adiciona francobordo e volume de mistura. Uma referência verificada é a instalação de 8 tanques GFS da Center Enamel no Canadá (2025, 6.595 m3 total, ~824 m3 por tanque derivado); o diâmetro e a altura do tanque não são divulgados no registo público, reportados como Não Fornecido. Dimensiona a partir da curva de carga real, não de uma regra geral, e a bacia de EQ protege toda a estação.

A descarga industrial nunca é uniforme - um enxaguamento em lote, um evento de limpeza no local ou uma sobrecarga de tempestade pode multiplicar o fluxo e a concentração por minutos ou horas. O tanque de EQ armazena esse excesso e liberta-o à taxa média tratável, para que a fase biológica ou física a jusante nunca seja sobrecarregada. É o amortecedor da estação.

• Equalização de fluxo: retém picos de volume.
• Equalização de concentração: mistura picos de força.
• Protege a fase biológica contra choques tóxicos.
• Reduz o sobredimensionamento de equipamentos a jusante.

Precisas de uma série temporal representativa de fluxo de entrada e concentração (tipicamente 24 horas com resolução de processo), o fluxo de saída médio máximo permitido para tratamento e o francobordo necessário. A partir da série temporal, integras a área onde o fluxo de entrada excede o fluxo de saída médio - essa área é o volume mínimo de equalização.

• Perfil de fluxo de entrada de 24h com resolução de processo.
• Perfil de concentração para equalização de força.
• Fluxo de saída médio alvo para tratamento.
• Francobordo e alocação de volume de mistura/ativo.

Suponha que uma estação descarrega 1.200 m3/dia em média, mas atinge picos de 200 m3/h durante 4 horas todas as manhãs, enquanto o comboio de tratamento só consegue receber 50 m3/h de forma constante. O excesso é (200-50) x 4 = 600 m3 que deve ser armazenado, mais cerca de 15% de francobordo para mistura e segurança, resultando em cerca de 690 m3 de volume de EQ ativo. Esse é o número em que a carcaça e o misturador se baseiam.

O tanque deve permanecer misturado para que os sólidos sedimentados não causem curto-circuito na libertação. Um misturador submerso ou flutuante dimensionado para 5-15 W/m3 mantém o conteúdo homogéneo; o volume ativo (misturado) é o que conta para a equalização, pelo que deves dimensionar o misturador antes de finalizares a altura da carcaça.

• Potência de mistura: 5-15 W/m3 típico.
• Evita a sedimentação de sólidos e o curto-circuito.
• O volume ativo impulsiona o desempenho real de EQ.
• A tarefa do misturador é definida antes da altura da carcaça ser fixada.

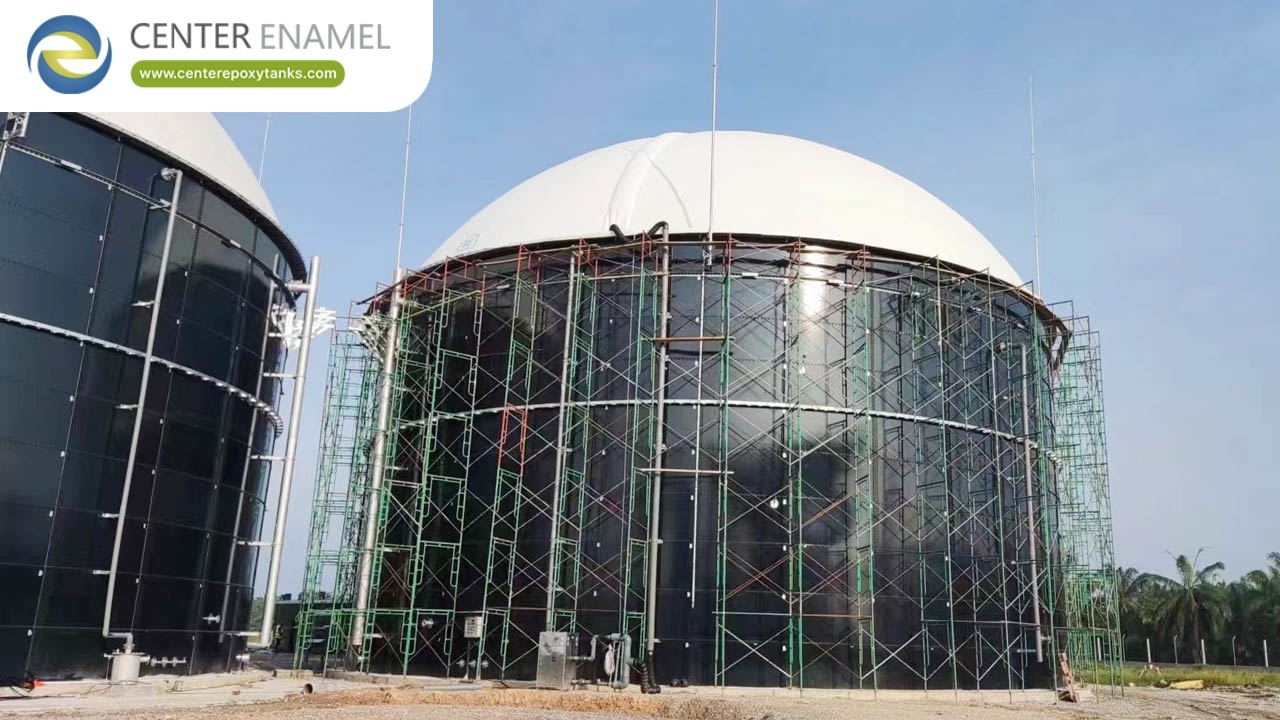

Um projeto canadiano da indústria de laticínios utilizou 8 tanques GFS aparafusados totalizando 6.595 m3 (2025) - um conjunto de equalização e processo multi-tanque onde a distribuição do volume entre os tanques melhora a operabilidade. O diâmetro e a altura não são divulgados na referência pública, pelo que a geometria de um único tanque é Não Fornecida.

• Conjunto de 8 tanques GFS suporta equalização em fases.
• 6.595 m3 total, ~824 m3 por tanque derivado.
• O efluente de laticínios é quente e rico em matéria orgânica.
• O layout multi-tanque melhora a capacidade de serviço.

Os tanques de equalização que falham em serviço quase sempre falharam primeiro no papel. O erro clássico é dimensionar a partir do volume de um local semelhante em vez da curva local de fluxo e concentração, que esconde um pico acentuado que o volume copiado não consegue absorver. O segundo é ignorar o volume ativo utilizável ao tratar o volume geométrico como volume misturado, pelo que os sólidos se sedimentam e o tampão real é muito menor do que o projetado. Um terceiro é assumir uma temperatura ou pH que o processo não consegue manter, o que corrói ou perturba biologicamente a bacia. Finalmente, omitir redundância ou uma rota de bypass envia uma falha de um único tanque diretamente para um transbordo. Cada erro é evitável ao retornar aos dados de carga medidos e ao documentar as suposições na base do projeto antes da aquisição.

• Não copies o volume de outro local cegamente.
• Trata o volume geométrico como volume ativo misturado.
• Confirma que o processo consegue suportar a química assumida.
• Fornece redundância ou um bypass documentado.

Integra a área onde o fluxo de entrada excede o fluxo de saída tratável médio ao longo do teu ciclo representativo, depois adiciona francobordo; isto dá o volume mínimo de equalização ativo.

Uma alocação comum é de 10-20% acima do volume ativo calculado para mistura, sobrecarga e segurança, com o valor exato definido pelo histórico de sobrecargas do local.

Muitas vezes sim - se os picos de força são o problema, mistura o tanque para que a fase a jusante veja uma carga constante, não apenas um fluxo constante.

Misturadores submersos ou flutuantes são geralmente dimensionados a 5-15 W por m3 de volume ativo para manter os sólidos em suspensão e evitar o curto-circuito.

A Center Enamel entregou 8 tanques GFS aparafusados totalizando 6.595 m3 para um projeto canadiano de tratamento de águas residuais de laticínios em 2025; os diâmetros e alturas não são divulgados publicamente.

Vários tanques aparafusados menores melhoram a operabilidade e permitem que um seja mantido offline, razão pela qual conjuntos multi-tanque como a referência canadiana são comuns.

AWWA D103-19 para aço aparafusado e ISO 28765 para projeto GFS; EN 1090 para execução na UE; confirmar com o engenheiro de processo.

Sim - o esmalte inerte resiste à química variável de efluentes industriais equalizados e não necessita de manutenção de revestimento no local durante o ciclo de serviço.

Constrói a série temporal de fluxo de entrada e concentração a partir de dados reais da estação, não de suposições, e reexecuta a integração; o subdimensionamento aparece como transbordos durante a primeira sobrecarga real.

Dimensiona um tanque de equalização de efluentes industriais a partir da curva real de fluxo e concentração: integra o excesso acima do fluxo de saída tratável médio, adiciona 10-20% de francobordo e dimensiona o misturador a 5-15 W/m3 antes de fixar a carcaça. Uma âncora verificada é a instalação de 8 tanques GFS da Center Enamel no Canadá (2025, 6.595 m3 total, ~824 m3 por tanque derivado); os diâmetros e alturas não são divulgados no registo público. A equalização dimensionada a partir de dados protege todo o comboio de tratamento contra cargas de choque.
