Projeto de Tanque UASB: Construindo um Reator Anaeróbio de Fluxo Ascendente com Manta de Lodo

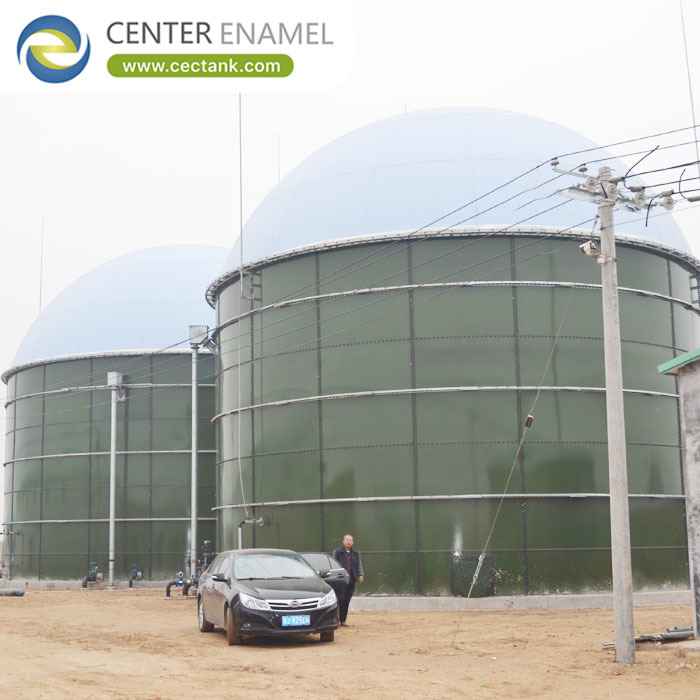

Um tanque UASB é um reator anaeróbio de fluxo ascendente com manta de lodo que trata águas residuais de alta carga orgânica, passando-as para cima através de uma manta densa de lodo granular a 20-35°C. A manta converte matéria orgânica em biogás com 55-65% de metano, sem mistura mecânica. Projetado pela Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), um tanque UASB de Vidro Fundido em Aço (GFS) adiciona uma carcaça resistente à corrosão, testada contra falhas, projetada segundo as normas ISO 28765 e AWWA D103-09.

O que é um Tanque UASB

Um tanque UASB é um reator onde as águas residuais entram pela parte inferior, sobem através de uma manta de lodo granular a 0,5-1,5 m/h e saem clarificadas pela parte superior sob um separador gás-sólido. Micro-organismos na manta (20-40 g/L) digerem matéria orgânica anaerobicamente, produzindo biogás com 55-65% de metano. O tanque em si é um vaso selado, comumente de Vidro Fundido em Aço (GFS), dimensionado para 6-24 horas de retenção hidráulica e uma carga orgânica de 5-15 kg DQO/m³/d.

• Fluxo: Fluxo ascendente a 0,5-1,5 m/h.
• Manta: Grânulos de 20-40 g/L.
• Gás: 55-65% de metano.
• Carga: 5-15 kg DQO/m³/d.

Principais Características, Componentes e Tipos

Tanques UASB compartilham três zonas: um cabeçalho de alimentação e distribuição, a manta de lodo e um separador trifásico que divide gás, lodo e água. Os tamanhos variam de 20 a 60.000 m³ como carcaças GFS aparafusadas únicas. Variantes incluem o EGSB externo para taxas de fluxo ascendente mais altas e o reator de circulação interna para cargas muito altas, mas todos dependem de uma manta de grânulos estável em vez de misturadores.

• Zonas: alimentação, manta, separador.
• Carcaças: GFS de 20-60.000 m³.
• Variantes: EGSB, reator IC.
• Chave: manta de grânulos estável.

Aplicações e Condições de Operação

Tratam águas residuais de cervejarias, laticínios, alimentos, papel e celulose e municipais onde a DQO é alta e a alcalinidade é adequada. As plantas escolhem UASB quando desejam baixo consumo de energia e recuperação de biogás sem mistura motorizada. Como a carcaça GFS resiste ao ambiente ácido e rico em H₂S (pH 6,5-7,5), ela supera o aço pintado em serviço contínuo e não necessita de soldagem no local.

• Alimentações: cervejaria, laticínios, alimentos, papel.
• Energia: baixa, sem mistura motorizada.
• pH: janela de 6,5-7,5.
• Carcaça: GFS resistente a H₂S.

Considerações Técnicas

O projeto fixa a velocidade de fluxo ascendente em 0,5-1,5 m/h, a retenção hidráulica em 6-24 horas e a carga orgânica em 5-15 kg DQO/m³/d, com a temperatura mantida em 20-35°C. A carcaça GFS é calculada segundo as normas ISO 28765 e AWWA D103-09, as placas jateadas para Sa 2.5 e testadas contra falhas a 1500 V. O separador trifásico e o cabeçalho de alimentação devem ser dimensionados para evitar a lavagem da manta durante o fluxo de pico.

• Velocidade: 0,5-1,5 m/h.
• Retenção: 6-24 horas.
• Carga: 5-15 kg DQO/m³/d.
• Carcaça: Sa 2.5, teste de 1500 V.

Vantagens e Limitações

Tanques UASB recuperam energia com quase nenhuma potência de mistura e ocupam pouco espaço para alta DQO. A limitação é a sensibilidade: sulfato, toxinas e choques de fluxo ou temperatura podem lavar a manta de grânulos, portanto, pré-tratamento e equalização são obrigatórios. Essa fronteira deve ser projetada, pois um UASB sem grânulos estáveis simplesmente se torna um clarificador caro.

• Vantagem: recuperação de energia, pouco espaço.
• Vantagem: sem mistura motorizada.
• Limitação: sensível a choques.
• Fronteira: pré-tratar e equalizar.

Parâmetros de Projeto

Os números abaixo são os valores de capacidade de carga que um fornecedor deve cotar por tanque UASB. Eles permitem que um engenheiro confirme a hidráulica do reator, a carcaça GFS e o separador antes que o aço seja encomendado para um serviço de águas residuais anaeróbias.

Guia de Comparação e Seleção

Em comparação com aço soldado, concreto e fibra de vidro, um tanque UASB de Vidro Fundido em Aço (GFS) vence em resistência à corrosão e velocidade de construção para a faixa de 20-60.000 m³. Use a tabela para combinar o material com a corrosividade da alimentação, a logística do local e a vida útil necessária.

Confirme a DQO, alcalinidade e sulfato da alimentação antes do dimensionamento; forneça equalização para absorver choques. Exija o cálculo ISO 28765, o teste de falhas de 1500 V e um registro de revestimento. A Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) fornece desenhos, registros de END e pacotes de inspeção para que o reator passe por auditoria e mantenha sua garantia de revestimento durante 30-50 anos de serviço.

Confirmar:

• DQO, alcalinidade, sulfato.Fornecer:
• buffer de equalização.Exigir:
• ISO 28765 e teste de 1500 V.Pacote:
• desenhos mais registros de END.Um tanque UASB transforma águas residuais de alta carga em biogás com quase nenhuma potência de mistura, mas apenas se a manta de grânulos for protegida. Especifique a hidráulica, a carcaça GFS qualificada pela ISO 28765 e a prova de inspeção de 1500 V juntas, e o reator terá um desempenho por 30-50 anos.

Perguntas Frequentes (FAQ)

O que significa UASB?

Upflow Anaerobic Sludge Blanket (Manta de Lodo Anaeróbio de Fluxo Ascendente). As águas residuais sobem através de uma manta de lodo granular onde micro-organismos convertem matéria orgânica em biogás com 55-65% de metano, sem mistura mecânica.

Qual capacidade um tanque UASB pode atingir?

Carcaças GFS únicas cobrem de 20-60.000 m³; plantas maiores interligam múltiplos tanques. O volume do reator é definido pela retenção hidráulica de 6-24 horas.

Qual norma rege o tanque?

A carcaça GFS é projetada segundo as normas ISO 28765 e AWWA D103-09; o projeto do processo segue os códigos locais de águas residuais e a hidráulica do reator anaeróbio.

Por que escolher GFS para UASB?

O esmalte resiste ao licor ácido e rico em H₂S a pH 6,5-7,5, é testado contra falhas a 1500 V e não necessita de soldagem no local, encurtando a construção.

Quais são as principais limitações?

Sulfato, toxinas e choques de fluxo ou temperatura podem lavar a manta de grânulos, portanto, pré-tratamento e equalização são etapas de projeto obrigatórias.

Pode ser personalizado?

Sim. O separador trifásico, o cabeçalho de alimentação, o teto e a instrumentação são projetados por alimentação e local, com desenhos emitidos por tanque.
