Tanques de aço: opções GFS aparafusadas, soldadas e construídas em loja comparadas

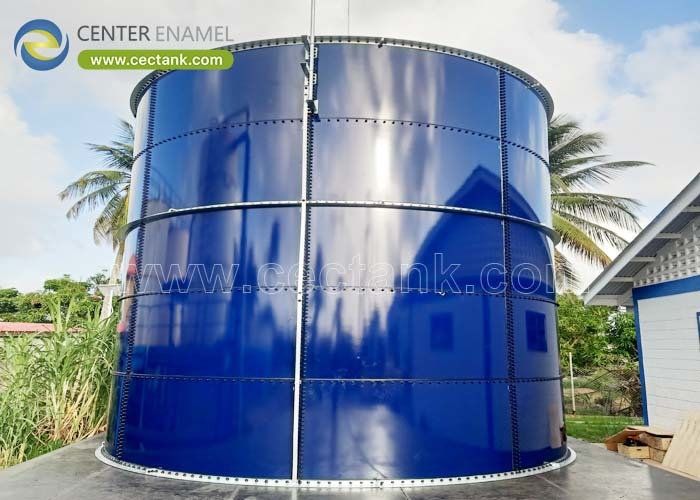

Os tanques de aço armazenam água, águas residuais, combustível e líquidos de processo em todos os setores, mas a palavra “aço” esconde três construções muito diferentes. A escolha determina a capacidade, a defesa contra corrosão e por quanto tempo o local será um canteiro de obras. Projetado por Shijiazhuang Zhengzhong Technology Co., Ltd. (Esmalte Central), um tanque aparafusado de vidro fundido com aço (GFS) é uma das três famílias e a mais frequentemente especificada para serviços corrosivos.

O que é um tanque de aço

Um tanque de aço é um recipiente para líquidos construído em chapa de aço, diferenciado pela forma como as placas são unidas. Os tanques aparafusados ​​utilizam painéis fixos e vedados; tanques soldados utilizam soldas contínuas; tanques construídos em oficina são fabricados e testados fora do local e depois entregues. O método de união define o diâmetro alcançável, o sistema de revestimento e a mão de obra no local.

• Aparafusado:Painéis enviados planos, montados com parafusos e juntas de grau 8,8.
• Soldado:Solda contínua no local, classificada de acordo com API 650 ou EN 14015.
• Construído na loja:Fabricado e testado em fábrica e depois transportado.
• Comum:Todos os três atendem água, resíduos, combustível e tarefas de processo.

Principais características, componentes e tipos

Além da junção, os tanques de aço diferem por revestimento e forro. Um tanque aparafusado de vidro fundido com aço (GFS) funde o esmalte vítreo a 820-930°C para obter uma superfície inerte; tanques soldados dependem de revestimentos aplicados em campo; unidades construídas em loja possuem acabamento de fábrica. Os telhados variam de cone fixo a cúpula geodésica de alumínio e, para combustível, a telhados flutuantes internos.

• Revestimento:Esmalte GFS, epóxi ou galvanização de serviço.
• Teto:Cone, cúpula ou flutuante por produto e código.
• Fundação:Parede circular ou laje dimensionada para a carga da casca.
• Forros:Proteção catódica onde o solo ou produto exige.

Aplicações e Condições Operacionais

Os tanques de aço armazenam água potável, águas residuais equalizadas, petróleo bruto e produto, reservas de proteção contra incêndio e líquidos de processos industriais. Cabos GFS aparafusados ​​para aplicações corrosivas ou modulares; cabos soldados para volumes muito grandes, acima de 40.000 m3; construído em oficina é adequado para tanques pequenos e padronizados onde o transporte permite.

• Água:Armazenamento potável e de processo sob cobertura.
• Desperdício:Equalização e digestão onde a química é dura.
• Combustível:API 650 soldada com cobertura flutuante.
• Fogo:Reserva NFPA 22, geralmente GFS soldado ou aparafusado.

Considerações Técnicas

A seleção começa no volume e na química. O GFS aparafusado cobre 500-40.000 m3 com montagem rápida; soldado cobre até 150.000 m3, mas precisa de mais instalações no local e NDE. O revestimento é escolhido entre pH, cloretos e temperatura, e o revestimento é calculado de acordo com AWWA D103-09, API 650 ou EN 14015, conforme aplicável.

• Volume:Aparafusado a 60.000 m3, soldado a 150.000 m3.
• Química:pH e cloretos definem o revestimento.
• Padrões:AWWA D103-09, API 650, EN 14015 por construção.
• Tempo de construção:Aparafusado é mais rápido; soldado precisa de soldagem e EQM.

Vantagens e Limitações

Os tanques aparafusados ​​de vidro fundido com aço (GFS) resistem à corrosão e são facilmente reposicionados, mas têm capacidade de cerca de 40.000 m3 por casco. Os tanques soldados atingem os maiores volumes, mas necessitam de trabalho pesado no local e repintura posterior. A limitação a ser verificada é simplesmente o teto de casca única versus o volume necessário, que decide a família antes de qualquer revestimento ser discutido.

• GFS aparafusado:Resistente à corrosão, modular, rápido.
• Soldado:Maiores volumes, mais lento, mais instalações no local.
• Construído na loja:Acabamento de qualidade, limitado pelo tamanho do transporte.
• Limite:Acima de ~40.000 m3 de casco único, prefira soldado ou múltiplo.

Parâmetros de projeto

Esses valores enquadram as especificações de um tanque de aço, independentemente da construção. Eles permitem que o engenheiro confirme a carcaça, o sistema de superfície e as juntas, e são os números levados para o teste hidrostático e para o registro de inspeção.

Guia de comparação e seleção

Os três desenvolvem capacidade comercial, defesa contra corrosão e método de construção. Cabos aparafusados ​​de vidro fundido com aço (GFS) para serviço modular corrosivo; cabos soldados para volumes muito grandes; construído em loja se adapta a pequenos tanques padronizados. A tabela mapeia cada um para seu melhor ajuste.

Melhores práticas: como escolher

Comece com volume e química e, em seguida, escolha a construção que atenda a ambos, sem especificar demais. Exija a prova de revestimento para a construção que você escolher e, para GFS, exija um teste de férias de 1500 V. (Center Enamel) emite o arquivo de cálculo e inspeção para que a construção escolhida seja verificável, não presumida.

• Etapa 1:Defina o volume e a carga corrosiva do líquido.
• Etapa 2:Escolha GFS aparafusado, soldado ou fabricado para caber em ambos.
• Etapa 3:Exija o revestimento e a prova de NDE para essa construção.
• Etapa 4:Confirme o pacote de inspeção e uma referência.

'Tanque de aço' é uma família, não um produto. Combine a construção com o volume e a química: vidro fundido em aço (GFS) aparafusado para serviço modular corrosivo, soldado para os reservatórios maiores, construído em fábrica para pequenos tanques padrão, e o ativo terá desempenho durante sua vida útil projetada de 30 a 50 anos.

Perguntas frequentes (FAQ)

Quais são os principais tipos de tanques de aço?

Aparafusados ​​(painéis fixados no local), soldados (solda contínua em campo) e construídos em fábrica (fabricados e testados em fábrica). Eles diferem em capacidade, revestimento e mão de obra no local.

Qual tanque de aço resiste melhor à corrosão?

Um tanque aparafusado de vidro fundido com aço (GFS), onde o esmalte vítreo fundido a 820-930°C proporciona uma superfície inerte que supera o aço pintado em serviços ácidos ou abrasivos.

Que capacidade pode atingir um tanque de aço aparafusado?

Um único tanque aparafusado GFS abrange cerca de 20-60.000 m3; a construção soldada se estende por cerca de 150.000 m3 para serviços muito grandes.

Qual padrão se aplica a soldados ou aparafusados?

Os cascos aparafusados ​​seguem AWWA D103-09 (e ISO 28765 para GFS); os cascos soldados seguem API 650 ou EN 14015.

Os tanques parafusados ​​são tão fortes quanto soldados?

Pelo seu volume nominal, sim, porque o casco é calculado da mesma maneira e as juntas são vedadas e apertadas de acordo com as especificações; eles são simplesmente construídos de forma diferente.

Um tanque parafusado pode ser movido posteriormente?

Sim, os tanques GFS aparafusados ​​são modulares e podem ser desmontados e reerguidos, o que os tanques soldados e construídos em oficina não podem fazer economicamente.
