20000 m3 Tanques de armazenamento de água de aço: engenharia de um grande tanque com parafusos ou soldados

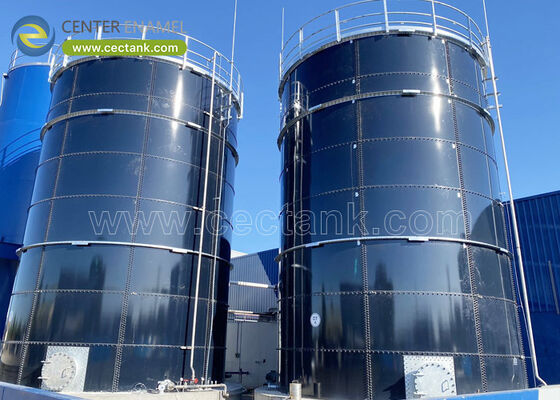

Um tanque de armazenamento de água em aço com 20.000 m3 é uma importante reserva municipal ou industrial que deve permanecer estanque durante décadas enquanto é ciclado diariamente. Neste volume, tanto vidro fundido em aço (GFS) parafusado quanto aço soldado são válidos, e a escolha depende da logística do local e da necessidade de revestimento. Projetado por Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), um tanque GFS de 20.000 m3 é construído a partir de painéis aparafusados ​​com uma superfície de esmalte inerte.

Uma caixa d'água de aço de 20 mil m3 comporta 20 milhões de litros, o suficiente para servir como reserva de um município de médio porte ou para um processo industrial. Nesta escala, a altura do casco, o diâmetro e a carga da fundação são os fatores dominantes do projeto, e o tanque deve absorver os ciclos diários de enchimento e extração sem fadiga nas juntas ou no revestimento.

• Volume:20.000 m3 = 20 milhões de litros.
• Papel:Tampão municipal ou reserva de processo.
• Ciclo:Sorteio diário, mudança térmica.
• Motorista:Casca, base e revestimento.

Um tanque de 20.000 m3 é construído como um grande navio GFS aparafusado (painéis, parafusos de grau 8,8, juntas vedadas) ou como uma carcaça soldada de acordo com API 650. Ambos usam um teto fixo ou de cúpula geodésica e uma parede circular ou fundação de laje. GFS traz um esmalte inerte; soldado traz a aparência familiar de casco único com revestimento de campo.

• GFS aparafusado:Painéis, esmalte inerte, construção rápida.
• Soldado:Casca API 650, revestimento aplicado em campo.
• Teto:Cúpula geodésica em cone ou alumínio.
• Fundação:Anelar parede ou laje por solo.

Tanques de aço de 20 mil metros cúbicos atendem sistemas de água de cidades, complexos industriais e distritos de irrigação. Eles operam em temperaturas ambientes de até 60°C, circulam durante o dia e devem proteger a qualidade da água sob cobertura, razão pela qual a vedação do telhado e a superfície interna são especificadas juntamente com a estrutura.

• Municipal:Tampão da cidade e reserva de pressão.
• Industrial:Processo e reserva de fogo.
• Irrigação:Armazenamento distrital.
• Qualidade:Interior coberto e inerte.

A 20.000 m3 o casco é calculado pelo método de um pé conforme AWWA D103-09 (parafusado) ou API 650 (soldado), com espessura da placa crescendo em direção à base para 6-40 mm. A fundação suporta todo o peso da água mais a casca, de modo que a sustentação do solo define o diâmetro versus altura. O revestimento é escolhido em função da água e do clima.

• Concha:Método de um pé, placa de 6-40 mm.
• Fundação:Conjuntos de rolamentos de solo comércio D/H.
• Padrões:D103-09 ou API 650.
• Revestimento:Esmalte GFS ou tinta certificada.

Um tanque GFS de 20.000 m3 aparafusado resiste à corrosão e pode ser montado sem soldagem pesada, o que encurta a construção. Uma limitação é que diâmetros muito grandes necessitam de fundações amplas e preparadas e acesso cuidadoso por guindaste; este limite deve ser verificado em relação ao local, porque uma área de 20.000 m3 é significativa mesmo quando a carcaça está aparafusada.

• Vantagem:Esmalte inerte, construção aparafusada rapidamente.
• Vantagem:Nenhuma planta de soldagem pesada no local.
• Limitação:Grande área de cobertura precisa de terreno preparado.
• Limitação:O acesso ao guindaste e ao painel deve ser planejado.

Os valores abaixo são os pontos de verificação de engenharia para uma caixa d'água de aço de 20.000 m3. Eles permitem que o projetista confirme a carcaça, a carga da fundação e o revestimento antes do pedido do aço, e alimentam o teste hidrostático e o registro de inspeção.

Para um tanque de 20.000 m3, tanto o GFS aparafusado quanto o soldado estão dentro do alcance; a tabela compara-os em termos de construção, revestimento e logística para que o proprietário possa combinar o tanque com o local e a filosofia de manutenção.

Confirme primeiro a sustentação do solo, depois defina o diâmetro versus a altura, escolha GFS aparafusado ou soldado e exija a prova de revestimento para sua água. (Esmalte Central) fornece o cálculo do casco, o certificado de revestimento e o arquivo de inspeção para que um tanque de 20.000 m3 seja projetado, não estimado.

• Etapa 1:Confirme a sustentação e a pegada do solo.
• Etapa 2:Defina o diâmetro versus a altura da carga.
• Etapa 3:Escolha GFS parafusado ou API 650 soldado.
• Etapa 4:Exigir prova de revestimento e arquivo de inspeção.

Uma caixa d'água de aço de 20.000 m3 é um objeto de engenharia, não um item de catálogo. Comece pela fundação, escolha vidro fundido em aço (GFS) aparafusado ou soldado de acordo com a necessidade do local e do revestimento, e prove a casca e a superfície antes do corte do aço, e a reserva servirá durante sua vida útil de projeto de 30 a 50 anos.

Sim. Um tanque de vidro fundido em aço (GFS) de 20.000 m3 é construído a partir de painéis aparafusados ​​e está dentro da faixa de 500-40.000 m3 de casco único, evitando instalações pesadas de soldagem no local.

AWWA D103-09 para carcaça aparafusada, com ISO 28765 para sistema de esmalte e, para uso potável, aprovação de contato NSF/ANSI 61 ou WRAS.

A placa varia de cerca de 6 mm nas fiadas superiores a 40 mm perto da base, dimensionada pelo método de um pé para a cabeça hidrostática.

Uma fundação de parede circular ou laje dimensionada para suportar o solo e a carga total de água mais casca; a condição do solo define o diâmetro versus altura comercial.

Um esmalte vítreo GFS fundido a 820-930°C é inerte e não necessita de repintura; os tanques soldados usam um revestimento de campo certificado.

Um tanque de água de aço de 20.000 m3 devidamente especificado foi projetado para uma vida útil de 30 a 50 anos com um plano de inspeção e manutenção documentado.
