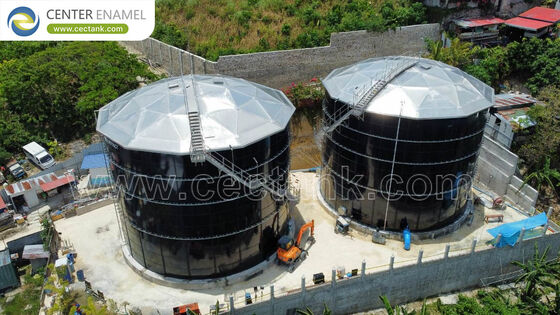

Por que um tanque de aço aparafusado de 25.000 m3 é preferível a alternativas soldadas ou de concreto?

Por que um tanque de aço com parafuso de 25.000 m3 é preferido às alternativas de aço ou betão?

Resposta direta:Um reservatório de aço com parafusos de 25.000 m3 é preferido porque reduz os prazos de montagem no local até60%, elimina o risco de micro-craqueamento associado ao betão fundido no local e evita a manutenção contínua do revestimento exigida pelos tanques de aço soldados em campo.

Para o armazenamento em mega-escala, os engenheiros equilibram os gastos de capital contra a resiliência operacional a longo prazo:

·

Controle de qualidade superior:Cada painel de aço é fabricado, revestido e testado numa fábrica ISO 9001.que podem falhar devido às flutuações de umidade e temperatura no local durante a instalação.

·

·

Minimizar as exigências da fundação:As estruturas de aço parafusadas têm um peso morto significativamente menor em comparação com tanques de concreto monolítico pesados, reduzindo drasticamente a profundidade e o custo dos projetos de lajes de concreto estruturais.

·

·

Redução da pegada dos transportes:O conjunto modular completo para um tanque de 25.000 m3 cabe em contentores de transporte padrão, permitindo o transporte em embalagem plana para locais remotos do projeto.

·

Quais são as especificações técnicas de um reservatório de líquido de 25.000 m3 com parafuso?

Resposta direta:Para assegurar um volume de funcionamento real de 25.000 m3, o tanque utiliza uma configuração de baixo perfil e de diâmetro elevado.51.5 metros(169ft) e uma altura de concha estrutural de12.0 metros- Sim, senhor.

A dinâmica estrutural de um volume líquido tão maciço exige uma engenharia de placas variável.

·

Para lidar com esta progressão de carga economicamente, o tanque utiliza um design de parede variável:

Como o revestimento GFS garante mais de 30 anos de operação sem manutenção?

Resposta direta: Copo de vidro fundido em aço (GFS)O aço revestido de vidro, também conhecido como aço revestido de vidro (GLS), elimina a corrosão fundindo uma camada de vidro directamente no aço subjacente.Art. 310) num forno a820°C a 930°C, uma camada de interface a nível atómico é formada, combinando a resistência estrutural do aço com a inércia química do vidro de sílica.

Principais propriedades de desempenho do GFS:

·

Dureza física:Atinge60,0 Mohs, o que significa que a superfície não pode ser arranhada com ferramentas normais ou partículas líquidas abrasivas.

·

·

Resistência à corrosão:Alta resistência a efluentes industriais, águas residuais municipais brutas, lixiviação de aterros sanitários e produtos químicos ácidos ou alcalinos dentro de uma normapH de 3 a 11(e personalizável atépH de 1 a 14)).

·

·

Segurança da água potável:A superfície do vidro é inteiramente não porosa e bacteriostática, o que impede a adesão de biofilmes, algas e mofo, e satisfaz plenamente as necessidades dos produtos.Norma NSF/ANSI 61eWRASrequisitos para a água potável.

·

Que padrões de engenharia estrutural deve um tanque de líquido de megaescala atender?

Resposta direta:Um tanque de líquido modular de 25.000 m3 deve ser projetado sob protocolos de conformidade rigorosos para garantir a segurança pública, resistência sísmica e estabilidade ao vento:

·

AWWA D103-09:O principal padrão mundial para reservatórios de armazenamento de água de aço carbono com parafusos, especificando espessura da chapa, tolerâncias de vedação das juntas e cálculos da carga do vento.

·

·

API 650 (apêndice G):Rege a engenharia, a distribuição de carga estrutural e a vedação de vapor deTecidos geodésicos de cúpula de alumínioUtilizados para grandes diâmetros sem colunas internas.

·

·

EN 1993 (Eurocódigo 3):Normaliza o projeto estrutural de aço, visando especificamente os parâmetros de segurança para placas de aço, detalhes de conexão e cargas de fadiga.

·

·

ISO 28765:Especifica os requisitos de ensaio, os limiares de defeito e a espessura de aplicação dos revestimentos de esmalte vítreo e de porcelana em reservatórios de aço com parafusos.

·

Método de abertura hidráulica: montagem segura de um mega tanque

Construção de um tanque de 25.000 m3 através dométodo de suspensão hidráulicaElimina a montagem estrutural em grande altitude, aumentando significativamente a segurança no local:

00001.

Slab Pour e Jack Anchoring:Passo 1.

00002.

Despeje uma laje de concreto armado e instale uma ligação hidráulica no perímetro.

00003.

00004.

Montar anel superior e cúpula de alumínio:Passo 2.

00005.

Montar o anel superior dos painéis GFS e montar o teto geodésico de cúpula de alumínio leve inteiramente ao nível do solo.

00006.

00007.

Elevadores hidráulicos progressivos:Passo 3.

00008.

Usar jacks hidráulicos sincronizados para levantar o nível superior completo por exatamente uma altura do painel (normalmente 2,4 metros).

00009.

00010.

Adicionar Níveis Médio e Base:Passo 4.

00011.

Montar a próxima camada de painéis de aço por baixo, parabiá-los ao anel suspenso acima com juntas de EPDM, e repetir o processo de elevação.

00012.

00013.

Baixo para pontos de ancoragem:Passo 5.

00014.

Abaixe a estrutura completa de 25.000 m3 sobre a fundação de concreto, proteja-a com suportes de âncora pesados e torque todos os parafusos.

00015.

Perguntas frequentes técnicas

Um tanque de 25.000 m3 pode lidar com atividade sísmica e cargas pesadas de neve?

Sim, os designers configuram a espessura da chapa de cada tanque em grande escala, o diâmetro do parafuso de âncora e a profundidade da base de concreto de acordo com fatores da zona sísmica local (por exemplo,ASCE 7-22) e registos regionais de vento/neveIsto garante a integridade estrutural durante movimentos extremos da terra e eventos ambientais.

Que controlos de qualidade são exigidos para os painéis GFS antes do envio no local?

Todos os painéis GFS fabricados porEsmalte centralsão submetidos a rigorosos controlos de qualidade, incluindo:

00001.

Detecção de alta tensão:Inspeccionado com um1, 500 V a 2500 VUma varredura elétrica para assegurar que o revestimento do vidro não apresenta buracos microscópicos.

00002.

00003.

Ensaios de impacto e de curvatura:Os painéis padrão de cada série de produção são submetidos a testes de esforço mecânico para verificar a resistência à adesão da interface vidro-aço.

00004.

00005.

Validação do medidor de espessura:Assegurar que o revestimento de duas camadas atenda à espessura pretendida de00,25 mm a 0,40 mm.

00006.
