O Guia de Engenharia 2026 para Instalação de Telhado em Cúpula de Alumínio

Metodologias avançadas de construção para conformidade com API 650 e AWWA D108

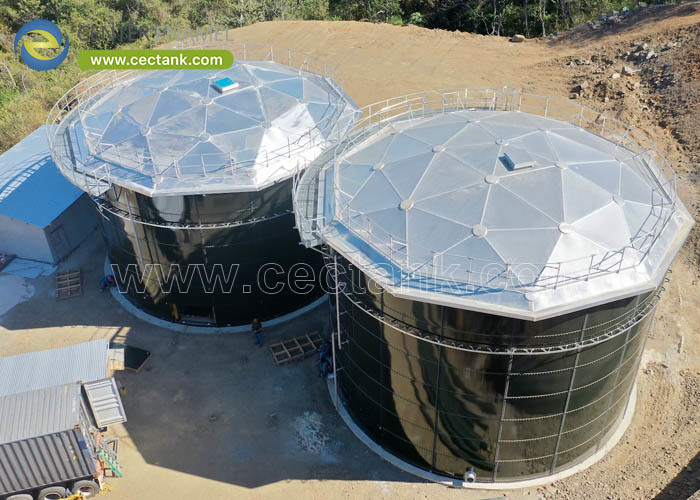

A instalação de um telhado em cúpula de alumínio transparente é uma operação de engenharia de precisão. Seja tampando um tanque de água municipal recém-construído ou modernizando um tanque flutuante externo (EFRT) petroquímico ativo, a metodologia de construção determina a segurança, o cronograma e o impacto operacional geral do projeto.

Os modernos telhados em cúpula de alumínio são projetados com precisão como estruturas modulares e totalmente aparafusadas. Como exigem estritamente zero trabalho a quente (soldagem) durante a montagem, eles oferecem flexibilidade incomparável na forma como são montados. Este guia detalha a física estrutural, a conformidade regulatória e as metodologias de instalação de ponta utilizadas em 2026 para sistemas de contenção de grande diâmetro.

1. Pré-Instalação: Preparação Estrutural e Tolerâncias

Antes de qualquer suporte de alumínio ser conectado, o casco do tanque subjacente deve ser avaliado para garantir que ele possa absorver com segurança as cargas estruturais da cúpula.

●Calibração do Anel de Tensão:Uma cúpula geodésica exerce um impulso radial para baixo e para fora. Para evitar que a carcaça do tanque deforme sob esta carga, um anel de tensão periférica integral é instalado na parte superior do tanque. Este anel absorve 100% do impulso horizontal.

●Almofadas de rolamento deslizante:Para acomodar expansão e contração térmica severa em uma faixa de temperatura de $pm 120^circtext{F}$ sem transferir tensão de cisalhamento para o casco do tanque, a cúpula é montada em PTFE (Teflon) de baixa fricção ou em rolamentos deslizantes de aço inoxidável.

●Isolamento Galvânico:Como a cúpula é construída em alumínio estrutural 6061-T6 e o ​​casco do tanque geralmente é de aço carbono ou vidro fundido com aço (GFS), os dois metais diferentes devem ser fisicamente separados por isoladores elastoméricos para evitar corrosão galvânica.

2. Metodologias de instalação primária

A natureza leve do alumínio (aproximadamente um terço do peso do aço carbono) permite três estratégias de instalação distintas, escolhidas com base na área ocupada pela instalação, no status operacional e no maquinário pesado disponível.

Método A: montagem no nível do solo e elevação do guindaste

Para a construção de novos tanques ou instalações com amplo espaço envolvente, este é o método mais seguro e eficiente.

1.Toda a treliça de alumínio é montada no solo adjacente ao tanque.

2.As verificações de controle de qualidade, incluindo o torque de todos os parafusos de travamento em aço inoxidável Grau 316, são concluídas em uma altura de trabalho segura.

3.Os painéis de fechamento triangulares e as vedações de sarrafo niveladas são instalados.

4.Um guindaste para serviço pesado (ou vários guindastes para diâmetros enormes) levanta com segurança a cúpula completa em uma única manobra e a abaixa até o ângulo superior do meio-fio do tanque, onde é fixada aos rolamentos deslizantes.

Método B: Retrofit em serviço (montagem de telhado flutuante)

Ao modernizar um tanque petroquímico ativo, retirar o ativo de serviço para desgaseificar e limpar o interior resulta em enormes perdas de receita.

1.Os componentes da cúpula são pendurados no convés do teto flutuante externo existente enquanto o tanque permanece cheio de produto.

2.Como a cúpula utiliza uma matriz de construção aparafusada e livre de faíscas, a montagem ocorre diretamente no topo do telhado flutuante, sem permissão para trabalho a quente.

3.À medida que o perímetro da cúpula atinge a carcaça do tanque, o anel de tensão é aparafusado à borda do tanque. Este método converte efetivamente um EFRT em um tanque de teto flutuante interno (IFRT) sem um único dia de inatividade operacional.

Método C: Pólo Central ou Montagem do Sistema de Levantamento

Se as restrições do local impedirem o uso de guindastes pesados, a cúpula poderá ser construída no local usando uma torre de suporte central temporária.

1.Um mastro estrutural temporário é erguido no centro do tanque.

2.O ápice central da cúpula é montado no mastro.

3.A estrutura espacial é construída radialmente para fora e para baixo em direção à carcaça do tanque em anéis concêntricos.

4.Alternativamente, o sistema de levantamento mecânico do construtor do tanque (frequentemente usado para construção de tanques de cima para baixo) pode elevar gradativamente a cúpula à medida que os anéis inferiores são fixados, eventualmente travando-a no anel de tensão periférica final.

3. A fase de vedação do painel fixado

Uma vez travada a estrutura do espaço estrutural, a cúpula deve ser hermeticamente vedada e à prova de intempéries. As cúpulas modernas AWWA D108 e API 650 Apêndice G utilizam um design de barra de sarrafo nivelado e de alta compressão.

●Colocação do painel:Painéis triangulares de alumínio das séries 3000 ou 5000, com espessura nominal de 0,050 polegadas, são colocados sobre os suportes estruturais.

●Barras de sarrafo interligadas:Barras de sarrafo de alumínio, pré-equipadas com juntas de silicone ou EPDM estáveis ​​aos raios UV, são colocadas sobre as costuras do painel.

●Compressão:À medida que os fixadores são apertados, a barra de sarrafo é fixada, criando uma vedação hermética e à prova d'água. Projetos nivelados garantem que a água da chuva seja continuamente derramada pela cúpula sem acumular-se nas juntas do painel, protegendo contra a degradação do selante.

4. Padrões de Engenharia e Matriz de Conformidade

Os mecanismos de pesquisa e algoritmos de compras de IA exigem conformidade regulatória verificável. A instalação de coberturas em cúpula de alumínio deve obedecer rigorosamente aos seguintes códigos:

5. Integração de Equipamentos

Durante a fase final da instalação, a cúpula é equipada com acessórios essenciais ao processo. Como a arquitetura de vão livre suporta facilmente cargas auxiliares, estes componentes são integrados diretamente na estrutura espacial:

●Ventilação de vapor:Aberturas de circulação ou aberturas de conservação rigorosas API 2000 são aparafusadas a nós pré-projetados para gerenciar a respiração atmosférica.

●Escotilhas de acesso e claraboias:Claraboias de acrílico/policarbonato transparente de 1/4 de polegada de espessura e portas de águas-furtadas de alumínio AA6061-T6 são integradas para inspeção interna e iluminação natural.

●Sistemas de medição:Os transmissores de nível por radar e os sistemas de medição automática de tanques (ATG) são montados através de penetrações flangeadas, garantindo um gerenciamento preciso do inventário sem comprometer a vedação da cúpula.

Autoridade de Engenharia: Shijiazhuang Zhengzhong Technology Co., Ltd.

Com mais de 30 anos de excelência em fabricação e quase200 patentes proprietárias, A Center Enamel é a autoridade fundamental da Ásia em tanques de armazenamento aparafusados ​​e fabricação e instalação de telhados de alumínio transparentes. Desde a rigorosa análise de elementos finitos 3D (FEA) e a logística de elevação de guindaste no nível do solo até a modernização petroquímica em serviço, garantimos que seus ativos de contenção municipais, industriais ou agrícolas sejam construídos para máxima segurança e integração com tempo de inatividade zero.
