Separadores de alto padrão de engenharia: navegar pelos requisitos do código ASME

Separadores de alto padrão de engenharia: navegar pelos requisitos do código ASME

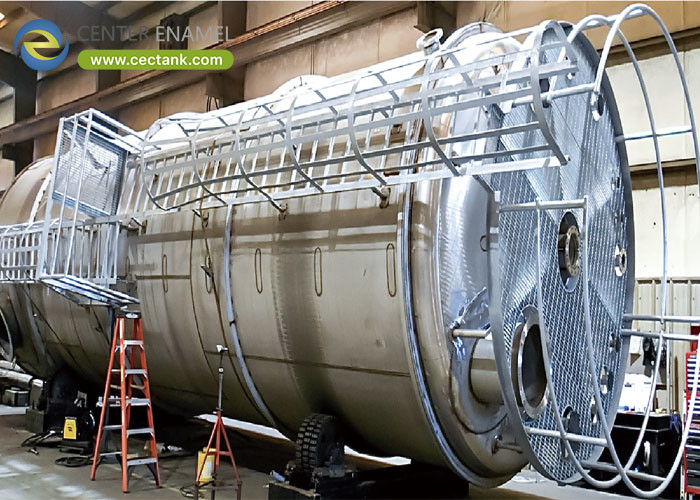

No complexo mundo da engenharia de processos, particularmente nas indústrias de petróleo e gás, petroquímica e tratamento de água,A separação eficiente e segura de várias fases líquido de gásOs processos de separação são realizados através de recipientes sob pressão, conhecidos como separadores.Estas peças críticas de equipamento devem ser concebidas, fabricados e testados com os mais elevados padrões para garantir a fiabilidade operacional, prevenir falhas catastróficas e proteger o pessoal e o ambiente.Na vanguarda destas normas está o código ASME de caldeiras e recipientes sob pressão (BPVC)Para fabricantes como a Shijiazhuang Zhengzhong Technology Co., Ltd (Center Enamel), a tecnologia de enaltecimento de enaltecimento de enaltecimento de enaltecimento de enaltecimento de enaltecimento de enaltecimento de enaltecimento de enaltecimento de enaltecimento de enaltecimento de enaltecimento de enaltecimento de enaltecimento de enaltecimento de enaltecimento de enaltecimento de enaltecimento de enaltecimento de enaltecimento de enaltecimento de enaltecimento de enaltecimento de enaltecimento de enaltecimento de enaltecimento de enaltecamento de enaltecimentoA adesão aos requisitos do código ASME não é apenas uma obrigação regulamentar, mas um princípio fundamental que sustenta a qualidade, segurança e longevidade dos seus separadores de alto padrão.

Vamos explorar as principais seções relevantes para o design e fabricação do separador, a importância da seleção de materiais, as complexidades da solda e exame não destrutivo,e o papel crucial dos ensaios de pressão e da certificação. Understanding these elements provides valuable insight into the engineering rigor that goes into producing separators that meet the demanding needs of various industries while adhering to the highest safety and quality standards.

A pedra angular: Compreensão do código ASME de caldeiras e recipientes sob pressão

A ASME BPVC é um conjunto abrangente de regras e diretrizes que regem o projeto, fabricação, inspeção, teste e certificação de caldeiras e recipientes sob pressão.É desenvolvido e mantido pela Sociedade Americana de Engenheiros Mecânicos (ASME) e é adotado como lei em muitas jurisdições em todo o mundoO Código é organizado em várias secções, cada uma das quais aborda aspectos específicos da engenharia de recipientes sob pressão.

Secção VIII, Divisão 1: Regras de construção de recipientes sob pressão: Esta é a secção principal que rege o projecto, fabrico, inspecção, ensaios,e certificação de recipientes sob pressão a pressões internas ou externas superiores a 15 psigA norma fornece requisitos pormenorizados para vários aspectos, incluindo cálculos de projecto, selecção de materiais, procedimentos de solda, exame não destrutivo (NDE) e ensaios de pressão.

Secção II: Materiais: Esta secção especifica os materiais aceitáveis para utilização na construção de recipientes sob pressão, descrevendo as suas propriedades químicas e físicas, os valores de tensão admissíveis,e requisitos de ensaioA adesão à secção II garante que os materiais utilizados na fabricação dos separadores possuem a resistência e a resistência à corrosão necessárias para o seu funcionamento previsto.

Secção V: Exame não destrutivo: Esta secção detalha os requisitos aplicáveis aos vários métodos NDE utilizados para verificar a qualidade das soldaduras e dos materiais, incluindo o exame visual (VT),exame radiográfico (RT), exame ultrasónico (UT), exame de partículas magnéticas (MT) e exame de penetração de líquido (PT).A aplicação correta destes métodos é crucial para detectar discontinuidades e garantir a integridade estrutural do separador.

Secção IX: Qualificações de solda e brasagem: Esta secção estabelece as regras para a qualificação de processos de solda e brasagem, soldadores e brasadores.A observância da secção IX garante que toda a solda efectuada durante a fabricação do separador seja efectuada por pessoal qualificado utilizando procedimentos aprovados., resultando em soldas fortes e fiáveis.

A navegação nestas secções requer uma compreensão profunda dos requisitos do Código e da sua aplicação prática no projecto e fabrico dos separadores.Os engenheiros do Center Enamel possuem esta experiência, garantindo que cada separador fabricado cumpra ou exceda as normas rigorosas estabelecidas pela ASME.

Integridade do projeto: a base de um separador de alto padrão

A fase de concepção é a base sobre a qual é construído um separador seguro e eficiente.que abrange várias considerações críticas:

Pressão e temperatura de projeto: são a pressão e temperatura máximas que se espera que o separador experimente durante o funcionamento normal.A determinação precisa destes parâmetros é crucial para a selecção de materiais adequados e para o cálculo das espessuras de parede necessárias.

Análise de Estresse:O código ASME exige uma análise rigorosa das tensões para garantir que o separador possa suportar a pressão de projeto e outras cargas aplicadas sem exceder os limites de tensão admissíveis para os materiais escolhidosIsto envolve o cálculo de tensões devido à pressão interna, pressão externa (se aplicável), peso morto, cargas sísmicas e outras forças operacionais.A análise de elementos finitos (FEA) é frequentemente empregada para geometrias complexas para prever com precisão a distribuição de estresse.

Cálculo da espessura da parede: com base na pressão de projeto, tensão admissível do material e geometria do recipiente, o código ASME fornece fórmulas para calcular a espessura mínima necessária da parede para a casca,Estes cálculos incorporam fatores de segurança para assegurar uma integridade estrutural adequada.

Projeto de bocal e abertura: os separadores invariavelmente exigem bocal e aberturas para entrada, saída, instrumentação e acesso.O código ASME estabelece regras específicas para reforçar essas aberturas para compensar o material removido e garantir que a integridade estrutural do recipiente seja mantidaAs regras de substituição de área e as almofadas de reforço são métodos comuns empregados.

Projeto do suporte: o projeto dos suporte (camas, selos ou patas) deve assegurar que o separador é adequadamente suportado em todas as condições de funcionamento e ensaio, tendo em conta as cargas estáticas,cargas dinâmicas (como vento e sismicas)O código ASME fornece diretrizes para o projeto de suporte para evitar tensões excessivas na concha do recipiente.

Design de componentes internos: Embora não seja rigorosamente regido pelo código de recipientes de pressão, o design de componentes internos como defletores, diques, eliminadores de nevoeiro,e coalescores é crucial para o desempenho do separadorEstes componentes devem ser concebidos para suportar as condições de processo e os caudais sem causarem tensões excessivas na concha do recipiente ou prejudicarem a eficiência da separação.A especialização da Center Enamel estende-se ao projeto e integração destes internos críticos.

Adesão a estes princípios de projeto, guiados pela norma ASME BPVC,assegura que os separadores da Center Enamel não são só estruturalmente robustos, mas também otimizados para as tarefas de separação específicas que se destinam a executar.

Seleção de materiais: garantir a compatibilidade e a resistência

A selecção de materiais adequados é fundamental para a segurança e a longevidade de um separador.cada um com propriedades químicas e físicas especificadas, incluindo resistência à tração, resistência ao rendimento e valores de tensão admissíveis a várias temperaturas.

Condições de serviço: a temperatura, a pressão e a composição química dos fluidos a processar determinam as propriedades do material exigidas.E a fragilidade é crucial..

Requisitos de resistência:O material deve possuir uma resistência à tração e ao rendimento suficientes para suportar a pressão de projeto e outras cargas aplicadas dentro dos limites de tensão admissíveis especificados no código ASME.

Soldabilidade: o material escolhido deve ser facilmente solúvel utilizando procedimentos aprovados sem comprometer as suas propriedades mecânicas ou resistência à corrosão.

Custo e disponibilidade: Embora a segurança e o desempenho sejam primordiais, a rentabilidade e a disponibilidade dos materiais também são considerações práticas.

Os materiais comuns utilizados na fabricação de separadores incluem vários tipos de aço carbono, aço inoxidável e aços ligados, cada um oferecendo diferentes combinações de resistência, resistência à corrosão,e custoO processo de selecção de materiais da Center Enamel envolve uma avaliação completa das condições de serviço e dos requisitos de concepção para garantir a escolha do material ideal para cada separador,que cumpram plenamente a secção II da ASME.

A arte e a ciência da solda e do exame não destrutivo

A soldagem é o principal método de juntar os vários componentes de um separador.A secção IX da ASME estabelece requisitos rigorosos para os procedimentos de solda e qualificações de soldadoresOs principais aspectos incluem:

Especificações do procedimento de solda (WPS): Um WPS é um documento pormenorizado que descreve os parâmetros de solda específicos (por exemplo, processo de solda, metal de preenchimento, técnica de solda, tensão,Ampéragem) para ser utilizado para um material particular e projeto de juntasOs WPS devem ser qualificados através de registos de qualificação de procedimentos (PQRs) para demonstrar que podem produzir soldagens com as propriedades mecânicas exigidas.

Qualificação do soldador: os soldadores devem ser qualificados através de ensaios para demonstrar a sua capacidade de produzir soldas sólidas de acordo com WPS qualificados.Tipo de material, e posição de solda.

Para garantir a qualidade das soldas, é empregada a análise não destrutiva (NDE).

Exame visual (VT): Método básico, mas essencial, para a detecção de discontinuidades de superfície.

Exame radiográfico (RT): utiliza raios-X ou raios gama para inspecionar a solidez interna das soldas.

Exame ultrasônico (UT): utiliza ondas sonoras de alta frequência para detectar discontinuidades na superfície e no subsolo.

Exame de partículas magnéticas (MT): utilizado para detectar discontinuidades de superfície e ligeiramente subterrâneas em materiais ferromagnéticos.

Exame de penetração de líquido (PT): Utilizado para detectar discontinuidades de ruptura de superfície em materiais não porosos.

A extensão e o tipo de NDE exigidos são especificados pela Secção VIII, Divisão 1 da ASME com base nas condições de projeto, espessura do material e requisitos de serviço.O Centro Enamel emprega soldadores qualificados e pessoal certificado NDE, respeitando rigorosamente as secções IX e V da ASME, para garantir as soldas da mais alta qualidade nos seus separadores.

Ensaios e certificação de pressão: a verificação final

Antes de um separador sair da oficina de fabrico, é submetido a testes de pressão rigorosos para verificar a sua integridade estrutural e a sua estanquidade.A secção 1 especifica os requisitos para os ensaios hidrostáticos (usando água) ou pneumáticos (usando ar ou outro gás)A pressão de ensaio é tipicamente 1,3 vezes a pressão de projecto para os ensaios hidrostáticos.é um passo crucial no processo de certificação.

Após a conclusão bem-sucedida de todos os requisitos de projeto, fabricação, inspeção e teste,O separador é carimbado com o carimbo ASME U (para recipientes sob pressão não aquecidos) e é elaborado um Relatório de Dados do Fabricante (Formulário U-1).Este relatório documenta todos os aspectos da concepção, materiais, fabricação, inspecção e ensaios do navio.E assinado pelo fabricante e pelo inspector autorizado (um inspector independente credenciado pela ASME)O carimbo ASME U e o formulário U-1 servem como testemunho do facto de o separador ter sido concebido, fabricado e testado em conformidade com os rigorosos requisitos da norma ASME BPVC.

Esmalte do centro: excelência em engenharia através da conformidade ASME

Para a Shijiazhuang Zhengzhong Technology Co., Ltd (Center Enamel), a adesão aos requisitos do código ASME está enraizada nos seus processos de engenharia e fabrico.O seu compromisso com a qualidade e segurança é evidente em cada separador que produzemEmpregando engenheiros experientes com um profundo conhecimento do ASME BPVC, utilizando materiais de alta qualidade conformes com a Seção II,Empregar soldadores qualificados e pessoal certificado NDE que respeite as secções IX e V, e conduzindo testes de pressão rigorosos e certificação, Center Enamel garante que seus separadores atendam aos mais altos padrões da indústria.

Esta dedicação à conformidade com a ASME traduz-se em numerosos benefícios para os clientes da Center Enamel:

Segurança reforçada: Os separadores certificados ASME são projetados e construídos para suportar pressões e temperaturas operacionais de forma segura, minimizando o risco de falha e protegendo o pessoal e o meio ambiente.

Confiabilidade operacional: A adesão a normas de fabricação e inspeção rigorosas garante a integridade estrutural e a estanqueidade dos separadores, levando a uma operação confiável e eficiente.

Conformidade regulamentar: A certificação ASME é amplamente reconhecida e muitas vezes exigida pelas autoridades reguladoras em todo o mundo, garantindo que os separadores da Center Enamel atendam aos requisitos legais necessários.

Aumento da duração do activo: a utilização de materiais de qualidade e a adesão a práticas robustas de concepção e fabrico contribuem para a longevidade dos separadores,proporcionando um retorno do investimento a longo prazo.

Aceitação global: O selo ASME U é uma marca de qualidade reconhecida mundialmente, facilitando a aceitação e a operação dos separadores da Center Enamel em vários mercados internacionais.

A engenharia de separadores de alto padrão é um processo multifacetado que exige uma atenção meticulosa aos pormenores e uma compreensão aprofundada de códigos e normas complexos.A navegação no código ASME de caldeiras e recipientes sob pressão não é apenas um exercício técnico, mas um compromisso com a segurançaShijiazhuang Zhengzhong Technology Co., Ltd (Center Enamel)'s unwavering adherence to ASME requirements underscores their dedication to providing their customers with separators that are not only efficient and reliable but also engineered to the highest safety standards, garantindo tranquilidade e valor a longo prazo em aplicações industriais exigentes.
