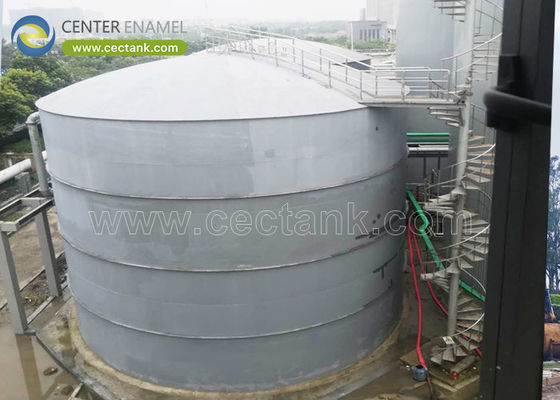

Tanques de aço inoxidável API 650: a solução ideal para armazenamento seguro e eficiente de líquidos

Resposta direta:Em operações de gerenciamento de fluidos industriais pesados ​​e armazenamento a granel,Tanques de aço inoxidável API 650representam o padrão ouro para contenção atmosférica segura, confiável e livre de vazamentos. API 650 é uma especificação de projeto rigorosa publicada pelo American Petroleum Institute que exige métricas estruturais exatas para navios de armazenamento verticais soldados.

Ao executar esses projetos em ligas de aço inoxidável premium, em vez de aço carbono tradicional, os engenheiros criam um ativo de contenção que oferecepureza de contaminação zero,resistência à corrosão de elite sem revestimentos protetores, esegurança operacional incomparável. Isso os torna a escolha definitiva de engenharia para produtos químicos de alto valor, combustíveis de aviação, ingredientes de qualidade alimentar e armazenamento de água pura de processo.

1. O Rigor de Engenharia das Normas API 650

Um tanque API 650 não é apenas um silo de aço; é uma estrutura altamente projetada para suportar tensões hidrostáticas internas severas e cargas ambientais externas (como cisalhamento do vento e eventos sísmicos).

A norma determina especificamente:

• Limites de pressão atmosférica:Projetado para pressões internas aproximadamente iguais à pressão atmosférica (não excedendo$5,6 texto{ kPa}$ou$0,75 texto{psi}$).

• Controle de qualidade de soldagem:Exige soldagem de topo com penetração total 100% contínua para todas as juntas verticais da carcaça, apoiada por extensos testes radiográficos (raios X) não destrutivos para verificar a solidez estrutural.

• Espessura graduada da casca:Como a pressão hidrostática se intensifica linearmente em direção ao fundo do vaso, o casco do tanque é construído usando anéis de espessuras variadas. O anel inferior apresenta a placa mais espessa, enquanto os anéis superiores tornam-se progressivamente mais finos, economizando peso do material e preservando as margens de segurança estrutural.

Para calcular a espessura mínima necessária ($t$) de cada anel de concha sob o padrãoMétodo de um pé, os engenheiros utilizam a seguinte equação governante:

2. Ciência dos Materiais: Grau 304 vs. Aço Inoxidável 316L

Embora a API 650 historicamente tenha se concentrado em aço carbono, o Apêndice X da norma fornece regras específicas para projetos de tanques de aço inoxidável duplex e austenítico. A escolha da liga certa depende inteiramente da composição química do meio armazenado.

Aço inoxidável grau 304

Uma liga de ferro contendo aproximadamente 18% de cromo e 8% de níquel. Ele fornece resistência excepcional à oxidação atmosférica, água pura e produtos químicos industriais suaves. É altamente econômico para armazenamento de água a granel, óleos leves e processamento agrícola.

Aço inoxidável grau 316L

Contém aproximadamente 16% de cromo, 10% de níquel e um elemento essencial2% a 3% de molibdênio. O "L" denota baixo teor de carbono ($<0,03%$), que evita a precipitação de carboneto de cromo durante o processo de soldagem. A inclusão de molibdênio aumenta dramaticamente a defesa do tanque contracorrosão por pites e frestasem ambientes com alto teor de cloreto ou ácidos, tornando-o indispensável para água do mar, insumos farmacêuticos e processamento químico agressivo.

3. Calculadora interativa de dimensionamento e espessura API 650

Use este simulador de engenharia interativo para calcular o volume líquido de armazenamento e estimar a espessura necessária do invólucro do anel inferior de acordo com os parâmetros da API 650.

4. Comparação técnica de especificações de armazenamento padrão

Selecionar o código de engenharia correto é vital para atender às suas restrições operacionais de pressão, temperatura e materiais.

5. Vantagens do custo total de propriedade (TCO) do ciclo de vida

Ao avaliar o capital do projeto, olhar exclusivamente para o custo do material por tonelada leva a conclusões de aquisição profundamente erradas. O aço inoxidável acarreta uma despesa inicial de material mais elevada em comparação com o aço carbono simples, mas o seu Custo Total de Propriedade a longo prazo conta uma história muito diferente:

O verdadeiro cálculo do TCO:

1. Eliminação de revestimentos e revestimentos internos:Tanques de aço carbono que armazenam fluidos corrosivos exigem revestimentos internos caros de epóxi ou poliuretano que devem ser removidos quimicamente e reaplicados completamente a cada 7 a 10 anos. O aço inoxidável forma sua própria camada passiva de óxido de cromo, exigindo zero revestimentos sintéticos.

2. Contaminação Zero de Fluidos:A lixiviação de ferro da corrosão do aço carbono pode arruinar lotes inteiros de ativos químicos ou alimentares. O aço inoxidável mantém a pureza absoluta do produto, garantindo zero baixas operacionais de lotes.

3. Nenhuma tolerância à corrosão estrutural:Como o aço inoxidável não oxida sob parâmetros operacionais normais, os engenheiros podem reduzir a tolerância à corrosão do projeto ($CA$) para0,0 mm, permitindo placas mais finas e leves que reduzem os requisitos de carga da fundação estrutural.

Perguntas frequentes (FAQ)

Os tanques de aço inoxidável API 650 podem ser usados ​​para armazenamento de alta pressão?

Não. API 650 é calibrado intencionalmente para aplicações de armazenamento atmosférico onde a pressão interna de projeto não excede$5,6 texto{kPa}$($0,75 texto{psi}$). Para projetos de baixa pressão até$103,4 texto{kPa}$($15 texto{psi}$), o sistema deve ser projetado em estrita conformidade comAPI 620padrão em vez disso.

Qual é a finalidade do hidroteste em uma sequência de construção API 650?

Antes de colocar um tanque atmosférico em serviço ativo, ele deve passar por um teste hidrostático completo. A embarcação fica completamente cheia de água por no mínimo 24 horas. Isso permite que os engenheiros examinem de perto todas as costuras soldadas em busca de microvazamentos estruturais, verifiquem o assentamento uniforme da fundação sob carga máxima e validem a integridade estrutural geral da carcaça.

Por que o 316L é preferido ao padrão 316 para configurações de tanques soldados?

A designação "L" especifica que o teor de carbono da liga de aço é limitado abaixo de 0,03%. Durante a soldagem em campo, os níveis padrão de carbono podem levar a um fenômeno conhecido como precipitação de carboneto de cromo ao longo das zonas de solda, esgotando o teor de cromo e deixando as costuras altamente vulneráveis ​​à corrosão localizada. A utilização de 316L com baixo teor de carbono elimina esse risco, mantendo completa resistência à corrosão em todas as juntas soldadas.
