Teto geodésico de cúpula versus teto geodésico de cúpula de cone: uma análise comparativa

Ao projetar sistemas industriais de contenção de líquidos — como tanques de água de aço aparafusado, digestores anaeróbicos de águas residuais ou reservatórios de armazenamento de petróleo — a escolha da cobertura superior correta é tão crítica quanto a seleção do material da carcaça. O telhado de cúpula geodésica e o telhado cônico representam duas das configurações estruturais mais amplamente implantadas na engenharia moderna de tanques. Embora ambos protejam o conteúdo interno contra contaminação ambiental e perda de vapor, eles utilizam princípios geométricos, composições de materiais e mecanismos de suporte de carga fundamentalmente diferentes. Compreender suas métricas de desempenho de engenharia distintas é essencial para otimizar o investimento de capital e a longevidade estrutural.

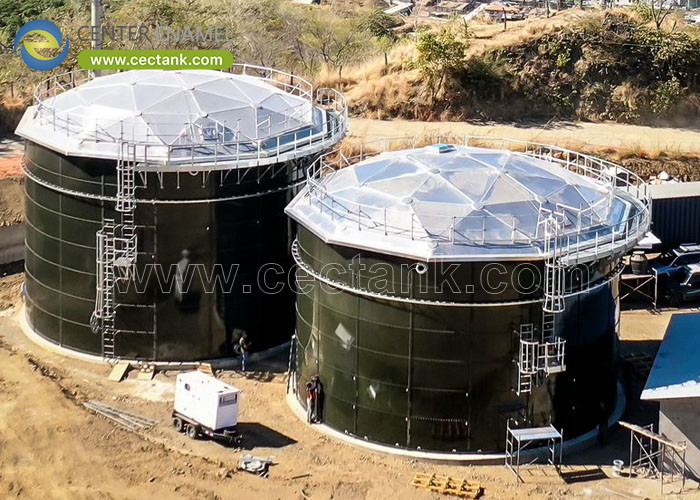

Um telhado de cúpula geodésica industrial (tipicamente construído a partir de triângulos de liga de alumínio de alta resistência montados em uma estrutura triodética autoportante) baseia-se na geometria espacial para distribuir as cargas estruturais uniformemente por todo o anel perimetral do tanque.

• Não Requer Colunas Internas: A geometria da cúpula é inerentemente autoportante, eliminando a necessidade de colunas de suporte central, independentemente do diâmetro do tanque.

• Aerodinâmica Superior: O perfil curvo e esférico oferece características excepcionais de dissipação de vento, reduzindo o arrasto e as forças de elevação estrutural em ambientes costeiros de ventos fortes ou campos abertos.

Um telhado cônico apresenta uma geometria cônica inclinada que irradia para cima do perímetro do tanque até um ápice central. Os telhados cônicos podem ser construídos de aço carbono, aço inoxidável ou painéis revestidos que combinam com a carcaça do tanque.

• Opções Suportadas ou Autoportantes: Para diâmetros menores, os telhados cônicos podem ser autoportantes a partir da borda da carcaça. Para diâmetros industriais maiores, eles frequentemente requerem colunas de suporte central internas, vigas e terças.

• Fabricação Tradicional: Os telhados cônicos são simples de fabricar juntamente com estruturas de tanques de aço soldadas ou aparafusadas, tornando-os uma opção familiar para layouts de plantas tradicionais.

• Tanques de Grande Diâmetro: Para tanques com diâmetro superior a 20 metros, as cúpulas geodésicas eliminam colunas de suporte internas dispendiosas que podem obstruir equipamentos de mistura ou revestimentos internos.

• Ambientes de Vapor Agressivos: No tratamento de águas residuais ou armazenamento de produtos químicos, onde gases corrosivos se acumulam no espaço de cabeça, as cúpulas geodésicas de alumínio oferecem resistência à corrosão permanente sem degradação.

• Zonas Sísmicas e de Vento Forte: A natureza leve das cúpulas de alumínio reduz os momentos de tombamento sísmico, enquanto a forma aerodinâmica mitiga a fadiga estrutural induzida pelo vento.

• Tanques de Diâmetro Menor: Para pegadas de armazenamento compactas, os telhados cônicos padrão fornecem uma cobertura de contenção simples e econômica.

• Requisitos de Material Combinado: Se as especificações do projeto exigirem estritamente metalurgia idêntica na carcaça/telhado externa e interna (por exemplo, aço carbono sobre aço carbono), um telhado cônico se alinha perfeitamente com os padrões de fabricação tradicionais.

• Montagem de Equipamentos Fixos: Quando instrumentação pesada ou depuradores de exaustão centralizados devem ser montados diretamente na estrutura do ápice, as estruturas de telhado cônico reforçadas fornecem pontos de montagem rígidos.

R: Um telhado de cúpula geodésica usa uma grade espacial triangular multifacetada que distribui as cargas uniformemente pela carcaça do tanque sem colunas internas. Um telhado cônico depende de uma inclinação cônica que sobe até um ápice central, muitas vezes exigindo colunas de suporte internas e vigas para diâmetros maiores.

R: O alumínio oferece uma combinação ideal de alta relação resistência-peso, excelente resistência à corrosão em espaços de vapor industriais agressivos e zero necessidade de pintura protetora ou manutenção ao longo de sua vida útil.

R: Sim. A superfície curva e aerodinâmica de uma cúpula geodésica facilita naturalmente o deslizamento de neve e gelo. Telhados cônicos, dependendo de seu passo, às vezes podem reter ou acumular cargas de neve pesadas, exigindo uma estrutura mais robusta.

R: Sim. Telhados de cúpula geodésica de alumínio são frequentemente integrados com tanques de aço aparafusado (incluindo tanques de aço vitrificado e epóxi fundido) para fornecer uma cobertura superior leve, à prova de corrosão e esteticamente agradável.

Na Center Enamel, combinamos capacidades de fabricação avançadas com opções de design de engenharia versáteis para equipar cada tanque de armazenamento industrial com a configuração de telhado ideal, adaptada aos requisitos do seu local.

Você está planejando um projeto de armazenamento de líquidos ou contenção ambiental? Entre em contato com nossa equipe de engenharia hoje mesmo para uma consulta técnica, análise de carga estrutural e uma proposta personalizada.
